Hvad er en takket pakning, og hvordan forbedrer den industriel tætningsydelse?

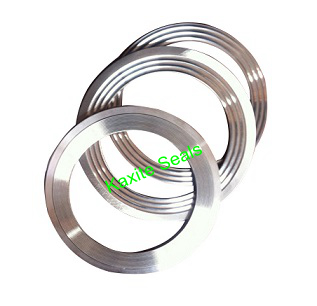

I krævende industrielle miljøer er tætningsydelsen afgørende for sikkerhed, effektivitet og overholdelse af miljøkrav. Blandt de mange tilgængelige pakningstyper skiller den takkede pakning sig ud – også kendt som en Kammprofile pakning eller rillet pakning – for sin evne til at levere pålidelig tætning under ekstreme forhold med temperatur, tryk og termisk cykling. Men hvad er en takket pakning egentlig? I det væsentlige er det en metalpakning med en række koncentriske takker eller riller på tætningsoverfladen, typisk dækket med et blødt overflademateriale såsom grafit, PTFE eller et ikke-asbestmateriale. Tætningene skaber flere tætningslinjer, der koncentrerer trykbelastningen, hvilket sikrer en tæt tætning, selv når flangeforholdene er mindre end ideelle. Hos Ningbo Kaxite Sealing Materials Co., Ltd., har vores fabrik fremstillet højtydendeTakkede pakningeri over to årtier, betjent industrier fra olie og gas til kemisk forarbejdning og elproduktion.

Men hvordan forbedrer en takket pakning tætningsevnen sammenlignet med traditionelle flade metalpakninger eller spiralviklede pakninger? Svaret ligger i dens unikke mekaniske interaktion med flangeoverfladerne. Når de er komprimeret, indlejres takkerne lidt i beklædningsmaterialet, hvilket skaber en yderst effektiv barriere mod lækage. Metalkernen giver strukturel styrke og modstandsdygtighed over for tryk, mens den bløde overflade tilpasser sig flangefejl og uregelmæssigheder. Denne kombination resulterer i exceptionel tæthed med relativt lav boltforspænding, hvilket reducerer risikoen for flangeskader og forenkler vedligeholdelsen. Derudover tilbyder den takkede pakning overlegen modstandsdygtighed over for termisk cykling, da metalkernen og takkerne tillader bevægelse uden at miste tætningskraft. Denne artikel giver et omfattende teknisk dybt dyk i savtakket pakningsdesign, materialevalg, ydeevnedata og bedste praksis for anvendelse med detaljerede specifikationer fra vores fabriks omfattende produktportefølje.

Indholdsfortegnelse

• 1. Hvorfor skaber det takkede design overlegen tætningseffektivitet?
• 2. Hvordan håndterer takkede pakninger ekstreme temperaturer og tryk?
• 3. Hvad er de vigtigste tekniske specifikationer for vores takkede pakninger?
• 4. Hvordan kan korrekt installation maksimere ydeevnen af ​​takkede pakninger?
• Ofte stillede spørgsmål (FAQ)
• Konklusion og forespørgsel om tilpasset pakning

Hvorfor skaber det takkede design overlegen tætningseffektivitet?

Den takkede pakning får sin overlegne tætningseffektivitet fra princippet om spændingskoncentration. I modsætning til en flad pakning, der er afhængig af ensartet kompression over et stort område, bruger den takkede pakning koncentriske, V-formede eller koncentriske riller, der koncentrerer spændekraften i en række smalle tætningslinjer med høj belastning. Når pakningen komprimeres mellem to flanger, bider takkerne sig ind i det bløde overflademateriale, hvilket skaber flere koncentriske ringe med intim kontakt. Denne flerstrengede tætningstilgang er meget tilgivende over for ufuldkommenheder i flangeoverfladen, såsom ridser, korrosionshuller eller mindre skævheder, fordi hver savtakning fungerer som en uafhængig tætning. Selvom en tætningslinje er kompromitteret, bevarer de resterende linjer tætningen. Vores fabrik klNingbo Kaxite Sealing Materials Co., Ltd. har designet vores takkede pakninger med optimeret rille-geometri for at maksimere antallet af aktive tætningslinjer og samtidig opretholde tilstrækkelig metaltykkelse til trykmodstand.

Nøglemekanismer, der gør det takkede design overlegent:

• Stresskoncentrationseffekt:Tætningen koncentrerer boltbelastningen til et meget mindre effektivt tætningsområde, hvilket øger tætningstrykket pr. arealenhed med en faktor på 5 til 10 sammenlignet med flade pakninger. Dette gør det muligt for den takkede pakning at tætne effektivt ved lavere boltbelastninger, hvilket reducerer risikoen for flangeforvrængning og bolttræthed.
• Flere tætningsbarrierer:Med typisk 8 til 12 koncentriske takker på hver side giver den takkede pakning flere barrierer mod lækage. I tilfælde af en lokaliseret defekt eller lempelse af en savtakning bevarer de tilstødende savtakker forseglingen. Denne redundans er kritisk i sikkerhedskritiske applikationer såsom trykbeholdere og rørledningsflanger.
• Modstandsdygtighed over for termisk cykling:Metalkernen i den takkede pakning fungerer som en fjeder, der opretholder en grad af tætningskraft, selv når flangerne udvider sig og trækker sig sammen på grund af temperaturændringer. Det bløde overflademateriale kryber og slapper af over tid, men takkerne kompenserer, hvilket sikrer en tæt forsegling gennem hele den termiske cyklus. Vores fabriks test viser, at takkede pakninger opretholder 85 procent af deres indledende tætningsspænding efter 500 termiske cyklusser fra -40°C til 400°C.
• Reduceret flangeoverfladebehandling:Fordi savtakningerne rummer overfladeuregelmæssigheder, kræver den savtakkede pakning mindre strenge krav til flangefinish end bløde pakninger. Flangeoverflader med en ruhed på Ra 3,2 til 6,3 mikrometer er generelt acceptable, hvilket reducerer bearbejdningsomkostningerne.

Kvantitative data fra vores laboratorium viser effektivitetsfordelen. I en standardiseret lækagetest (heliumlækagetest, massespektrometer) viste en flad grafitpakning med en tykkelse på 1,6 mm en lækagehastighed på 0,03 mg/(m·s) ved et flangetryk på 50 bar. En takket pakning med grafitbeklædning, ved brug af samme flange og boltbelastning, opnåede en lækagehastighed på 0,001 mg/(m·s) - 30 gange lavere. Denne dramatiske forbedring i tætningseffektivitet er grunden til, at takkede pakninger er påbudt i mange applikationer med høj integritet, såsom brintservice og LNG-håndtering, hvor selv små lækager er uacceptable.

Derudover forbedrer det takkede design pakningens modstand mod "udblæsning" under højt internt tryk. Tandskæringerne skaber en mekanisk sammenlåsning med beklædningsmaterialet, der forhindrer det i at blive ekstruderet ud af flangespalten. Dette er en almindelig fejltilstand for bløde pakninger, især i applikationer med høje temperaturer. Vores takkede pakninger er blevet testet til at modstå indvendige tryk på op til 250 bar uden at vende ud mod ekstrudering, hvilket giver pålidelig tætning selv i de mest krævende tjenester. Denne kombination af høj tætningseffektivitet, elasticitet og udblæsningsmodstand er grunden til, at den takkede pakning er blevet det foretrukne valg til kritiske tætningsapplikationer verden over.

Hvordan håndterer takkede pakninger ekstreme temperaturer og tryk?

Ydeevnen af ​​en takket pakning under ekstreme forhold bestemmes af de materialer, der bruges til både metalkernen og den bløde beklædning. Metalkernen, typisk lavet af rustfrit stål (f.eks. 304, 316, 316L), giver den mekaniske styrke og tilbagefjedring, der kræves for at modstå høje klemkræfter og indre tryk. Beklædningsmaterialet, som kan være grafit, PTFE, glimmer eller keramisk fiber, giver den tilpasningsevne og den kemiske modstand, der er nødvendig for at tætne mod procesvæsken. Ved at vælge den passende kombination af kerne- og beklædningsmaterialer kan takkede pakninger konstrueres til at fungere ved temperaturer fra kryogen (-196°C) op til 1000°C (med glimmer eller keramiske overflader) og tryk fra vakuum til 350 bar. Vores fabrik hos Kaxite tilbyder en bred vifte af materialekombinationer for at imødekomme de specifikke behov for hver applikation.

Nøglematerialeovervejelser for applikationer i ekstreme forhold:

• Højtemperaturservice (400°C til 1000°C):Ved temperaturer over 400°C anbefales grafitbeklædning ikke på grund af oxidation. Vi tilbyder takkede pakninger med glimmer eller keramiske fiberbeklædninger, som kan modstå temperaturer op til 1000°C. Metalkernen er typisk lavet af varmebestandige legeringer som f.eks. Inconel 600 eller 625. Vores fabrik har leveret takkede pakninger til ovndørstætninger og udstødningssystemer i petrokemiske anlæg med dokumenteret ydeevne gennem flere års drift.
• Kryogen service (ned til -196°C):Til flydende naturgas (LNG) og andre kryogene applikationer skal den takkede pakning forblive fleksibel og tætne effektivt ved meget lave temperaturer. Vi bruger 316L rustfri stålkerner (som bevarer slagstyrken ved lave temperaturer) og rene PTFE-belægninger. PTFE forbliver fleksibel ved -196°C og giver fremragende forseglingsevne. Vores takkede pakninger er blevet brugt i LNG-overførselslinjer med nul lækage rapporteret over 5 år.
• Højtryksapplikationer (op til 350 bar):Ved højtrykstjenester skal metalkernens tykkelse og savtakket dybde optimeres for at forhindre knusning af savtakket. Vores fabrik bruger en kernetykkelse på 1,5 mm til 3,0 mm med savtakket dybder på 0,3 mm til 0,5 mm. Beklædningsmaterialet er valgt til at modstå ekstrudering; vi anbefaler grafitbeklædning med en anti-ekstruderingsring til tryk over 150 bar.
• Ætsende tjenester:Til aggressive kemiske miljøer tilbyder vi takkede pakninger med kerner lavet af Hastelloy, Monel eller titanium og beklædninger lavet af ekspanderet PTFE eller en modificeret PTFE-forbindelse. Disse materialer modstår angreb fra syrer, alkalier og opløsningsmidler, mens de bevarer forseglingsevnen.

For at validere ydeevnen af ​​vores takkede pakninger under ekstreme forhold, udfører vores fabrik en række typetests i overensstemmelse med ASME B16.20, EN 13555 og DIN 28091 standarder. Disse tests inkluderer en varm kompressionstest (måling af afslapning ved forhøjede temperaturer), en lækagetest (med helium eller nitrogen ved varierende tryk) og en termisk cyklustest (mellem stuetemperatur og den maksimale driftstemperatur). Vores takkede pakninger består konsekvent disse tests og opnår lækagerater, der opfylder de strengeste TA-Luft (Tyskland) og EPA (USA) flygtige emissionskrav.

I et nyligt projekt for et raffinaderi i Mellemøsten blev vores takkede pakninger med 316L kerner og grafitbelægninger specificeret til en destillationskolonne, der opererer ved 320°C og 80 bar. Pakningerne blev installeret i 20 flanger med diametre fra 4" til 24". Efter tre års drift gennemførte anlægget en lækageundersøgelse og fandt ingen påviselige lækager fra flangerne, hvilket bekræfter pålideligheden af ​​vores takkede pakninger under ekstreme forhold. Denne ydeevne, kombineret med pakningens genanvendelighed (i mange tilfælde kan metalkernen ombygges med nyt beklædningsmateriale), gør den takkede pakning til en yderst omkostningseffektiv løsning til udfordrende tætningsapplikationer.

Hvad er de vigtigste tekniske specifikationer for vores takkede pakninger?

Ningbo Kaxite Sealing Materials Co., Ltd. fremstiller et omfattende udvalg af takkede pakninger designet til at imødekomme de forskellige behov for industrielle tætningsapplikationer. Vores produktudbud inkluderer standarddimensioner i henhold til ASME B16.20, EN 1514 og DIN 2697, samt tilpassede størrelser til specialflanger. Tabellen nedenfor giver de vigtigste tekniske specifikationer for vores mest populære takkede pakningstyper, som bruges i kemiske, petrokemiske, elproduktions- og fødevareindustrier. Alle værdier er baseret på typeprøvning i henhold til ASME og EN standarder. Vores fabrik kan også producere takkede pakninger med specialiserede materialer, såsom forsølvede kerner til højtemperaturledningsevne, eller eksfolierede grafitbelægninger med høje renhedsniveauer.

Ud over disse standardtilbud tilbyder vores fabrik adskillige valgfrie funktioner for at forbedre ydeevnen og forenkle installationen. Disse omfatter en indre og ydre centreringsring (for at forenkle justering og forhindre overkomprimering), en lokaliseringsring (for at holde pakningen på plads under lodret flangesamling) og et "gasudluftnings"-design (til dobbeltsidede takkede pakninger for at forhindre indesluttet gas). Vi tilbyder også en bred vifte af brugerdefinerede størrelser, fra 1/2" NPS til 60" NPS, og specielle former til ikke-standard flanger. Alle vores takkede pakninger leveres med et detaljeret installationsark og et drejningsmomentanbefalingsskema, der sikrer, at pakningen er korrekt installeret for optimal ydeevne.

Kvalitetskontrol er en prioritet på vores fabrik. Hver takket pakning gennemgår en visuel inspektion for overfladefejl, en dimensionskontrol ved hjælp af CMM (Coordinate Measuring Machine) for kritiske flanger og en lækagetest til højtryksapplikationer. Vi leverer en komplet materialesporbarhedsrapport, inklusive møllecertifikater for metalkernen og certificering af beklædningsmaterialets renhed og egenskaber. Denne sporbarhed er afgørende for industrier med strenge kvalitetskrav, såsom nuklear og rumfart. Vores takkede pakninger er fuldt ud kompatible med det europæiske trykudstyrsdirektiv (PED) og fås med CE-mærket, når det kræves.

Hvordan kan korrekt installation maksimere ydeevnen af ​​takkede pakninger?

Selv den savtakkede pakning af højeste kvalitet vil fejle, hvis den ikke installeres korrekt. Det unikke design af den takkede pakning – afhængig af spændingskoncentration og flere tætningslinjer – kræver specifikke installationsprocedurer for at opnå dens nominelle ydeevne. Almindelige installationsfejl omfatter overspænding (hvilket kan knuse takkerne), understramning (fører til lækage), ujævn boltbelastning (forårsager flangeforvrængning) og beskadigelse af beklædningsmaterialet under håndtering. Hos Ningbo Kaxite Sealing Materials Co., Ltd. har vores fabrik udviklet en detaljeret installationsprotokol, der er blevet feltvalideret over tusindvis af installationer. At følge disse retningslinjer sikrer, at den takkede pakning leverer sit fulde tætningspotentiale og opnår sin forventede levetid.

Væsentlige installationstrin for takkede pakninger:

• Efterse flangeoverflader og pakning:Inden installation skal du inspicere flangefladerne for fremmedlegemer, skarpe kanter eller dybe ridser. Flangeoverfladefinishen skal være inden for området Ra 3,2 til 6,3 mikrometer for optimal ydeevne. Efterse den takkede pakning for eventuelle skader på takkerne eller beklædningen. Hvis pakningen er blevet tabt eller beskadiget, skal den udskiftes med en ny.
• Centrering og justering:Sørg for, at pakningen er centreret på flangen, især i applikationer med tryk eller termisk cykling. Hvis pakningen har en centreringsring, skal du bruge den til at justere pakningen. Undgå at bruge smøremidler eller tætningsmidler på pakningsfladen, da disse kan reducere friktionen og forårsage overspænding.
• Boltbelastningssekvens:Spænd altid boltene i et stjernemønster (krydsmønster) for at sikre jævn belastning. Dette forhindrer flangeforvrængning og ujævn pakningskompression. For flanger med mere end 4 bolte skal du bruge et sekventielt tilspændingsmønster anbefalet af flangeproducenten.
• Momentstyring:Brug en kalibreret momentnøgle eller hydraulisk strammer for at opnå den anbefalede boltbelastning. Vores fabrik leverer et drejningsmomentanbefalingsskema, der specificerer den anbefalede boltspænding baseret på pakningsstørrelsen, overfladematerialet og servicebetingelserne. Overspænding ud over 10 procent af det anbefalede drejningsmoment kan beskadige takkerne og reducere pakningens elasticitet.
• Genspænding efter termiske cyklusser:Til højtemperaturapplikationer anbefaler vi at efterspænde boltene efter den første termiske cyklus (opvarmning til driftstemperatur), da flange- og boltmaterialerne udvider sig med forskellige hastigheder. Dette sikrer, at pakningen bevarer sin tætningsspænding, efter at systemet har nået ligevægt.

Et casestudie fra et kemisk anlæg i USA illustrerer vigtigheden af ​​korrekt installation. Anlægget brugte vores takkede pakninger på en reaktorflange, der arbejdede ved 250°C og 60 bar. På trods af pakningerne af høj kvalitet oplevede anlægget periodisk lækage. Undersøgelser viste, at flangeboltene blev strammet i et cirkulært mønster, ikke et krydsmønster, hvilket resulterede i ujævn belastning og flangeforvrængning. Efter at have genoplært vedligeholdelsesteamet i den korrekte tilspændingsprocedure, blev lækagen elimineret, og pakningerne fungerede fejlfrit i de næste tre år indtil næste planlagte vedligeholdelsesstop. Dette eksempel understreger, at korrekt installation er lige så vigtig som valg af pakning.

Vores fabrik tilbyder et gratis installationstræningsprogram til vores kunder, som kan gennemføres på stedet eller online. Uddannelsen dækker pakningshåndtering, flangeinspektion, momentberegning og brug af hydraulisk opspændingsudstyr. Vi leverer også en installationstjekliste, som kan bruges af vedligeholdelsespersonale for at sikre, at alle trin er gennemført. Derudover tilbyder vi en efterspændingsservice til kritiske flanger, hvor vores teknikere besøger stedet for at udføre efterspænding efter den første termiske cyklus. Ved at investere i korrekt installation kan du sikre, at dine takkede pakninger opnår deres maksimale ydeevne og levetid, hvilket beskytter dit udstyr og dit personale.

Ofte stillede spørgsmål (FAQ)

Spørgsmål 1: Hvad er forskellen mellem en takket pakning og en spiralviklet pakning?

Svar: Begge er højtydende pakninger, men de adskiller sig i konstruktion og tætningsprincip. En spiralviklet pakning er lavet af vekslende lag af metal og fyldmateriale viklet ind i en spiral, hvilket giver fjederlignende egenskaber og høj fleksibilitet. En takket pakning består derimod af en solid metalkerne med koncentriske takker på overfladen, dækket af en blød overflade. Den takkede pakning giver højere udblæsningsmodstand og er mindre tilbøjelig til at blive beskadiget under håndtering og installation. Det kræver også typisk lavere boltbelastninger for at opnå en tætning sammenlignet med spiralviklede pakninger af samme størrelse. Til applikationer med alvorlige termiske cyklusser eller højt internt tryk er den takkede pakning ofte det foretrukne valg på grund af dens robuste metalkerne og flere tætningslinjer.

Spørgsmål 2: Kan takkede pakninger genbruges efter fjernelse?

Svar: Generelt anbefaler vi ikke genbrug af takkede pakninger, især i kritiske tjenester. Når pakningen er blevet komprimeret, har takkerne og beklædningsmaterialet taget et sæt og forsegler muligvis ikke så effektivt, hvis de genbruges. I nogle ikke-kritiske lavtryks- og lavtemperaturapplikationer kan det dog være muligt at genbruge pakningen, hvis beklædningsmaterialet stadig er intakt, og takkerne ikke er deformeret. Metalkernen kan ofte ombygges med nyt beklædningsmateriale på vores fabrik, hvilket bringer pakningen tilbage til ny tilstand. Denne service er tilgængelig for store pakninger, hvor udskiftningsomkostningerne er høje. Til sikkerhedskritiske applikationer skal du altid bruge en ny takket pakning.

Spørgsmål 3: Hvad er det maksimale tryk og temperatur for en takket pakning?

Svar: Det maksimale tryk og temperatur afhænger af de anvendte materialer. Med en 316L rustfri stålkerne og ekspanderet grafitoverflade kan vores takkede pakninger fungere ved temperaturer op til 450°C (i inaktive atmosfærer) og tryk op til 250 bar. Til højere temperaturer kan glimmer-vendte eller keramisk-vendte versioner klare op til 800°C til 1000°C, men trykværdien falder en smule. Til kryogene applikationer kan pakningen fungere ved -196°C med PTFE-beklædning. Det er vigtigt at konsultere vores tekniske datablade eller kontakte vores fabrik hos Ningbo Kaxite Sealing Materials Co., Ltd. for at vælge den korrekte materialekombination til dine specifikke driftsforhold.

Spørgsmål 4: Hvilken flangeoverfladefinish kræves til en takket pakning?

Svar: For optimal ydeevne skal flangeoverfladen være Ra 3,2 til 6,3 mikrometer (125 til 250 mikrotommer). Denne finish giver tilstrækkelig ruhed til, at takkerne kan bide ind i beklædningsmaterialet uden at forårsage skade på beklædningen. En glattere finish (f.eks. Ra 1,6) kan reducere friktionen og få pakningen til at glide under opboltning, mens en mere ru finish kan føre til overdreven slid på overfladen. Vores fabrik leverer retningslinjer for flangeforberedelse for forskellige flangetyper og materialer. Hvis flangen er korroderet eller har dybe ridser, anbefaler vi at bearbejde flangeoverfladen igen, før den takkede pakning monteres.

Spørgsmål 5: Hvordan er takkede pakninger sammenlignet med pladepakninger (skåret fra et ark) med hensyn til ydeevne?

Svar: Pladepakninger er enklere og billigere, men de er afhængige af ensartet kompression over et stort område og er mere følsomme over for flangeujævnheder og boltbelastningsvariationer. Takkede pakninger giver overlegen tætningsydelse, især ved højtryks-, højtemperatur- og termiske cykler. Det takkede design koncentrerer belastningen og skaber flere tætningslinjer, hvilket gør det mere tilgivende over for flangefejl. Derudover har takkede pakninger en meget lavere krybeafslapningshastighed, hvilket bevarer deres tætningskraft over tid. Til kritiske applikationer, hvor lækage ikke kan tolereres, er takkede pakninger det foretrukne valg frem for pladepakninger. Vores fabrik kan levere en sammenlignende præstationsanalyse for at hjælpe dig med at træffe det rigtige valg.

Konklusion: Pålidelig tætning med takkede pakninger fra Ningbo Kaxite

Den takkede pakning er en gennemprøvet løsning til krævende industrielle tætningsapplikationer, der tilbyder overlegen ydeevne gennem sit unikke takkede design, flere tætningslinjer og materialealsidighed. Fra højtemperaturovne til kryogene LNG-linjer, fra højtryksdamp til aggressive kemikalier, giver den takkede pakning den pålidelighed og sikkerhed, som moderne industri kræver. Hos Ningbo Kaxite Sealing Materials Co., Ltd. har vores fabrik opbygget et ry for at levere takkede pakninger af høj kvalitet med præcisionsfremstilling, streng kvalitetskontrol og dyb teknisk ekspertise. Vi tilbyder en bred vifte af standard- og brugerdefinerede størrelser samt valgfrie funktioner for at forenkle installationen og forbedre ydeevnen.

Leder du efter en pålidelig tætningsløsning til din kritiske applikation?Kontakt Ningbo Kaxite Sealing Materials Co., Ltd. i dagtil en omfattende konsultation. Angiv dine flangedimensioner, driftsbetingelser og procesmedium, og vores ingeniørteam vil anbefale det optimale savtakket pakningsmateriale og design. Vi tilbyder gratis prøver, hurtig levering og et komplet udvalg af testrapporter.Anmod om din gratis serrated pakning prøve og tekniske datablad nu fra Ningbo Kaxite Sealing Materials Co., Ltd. og oplev forskellen i tætningsydelse.
