Ved valg af pakningsmaterialer til industrielle flangeforbindelser er mekanisk styrke en afgørende faktor, der påvirker langsigtet tætningspålidelighed, fastholdelse af boltbelastning og modstand mod udblæsning.PTFE pakningerog grafitpakninger er to vidt specificerede ikke-metalliske tætningsløsninger, men deres mekaniske opførsel under kompression, termisk cykling og indre tryk adskiller sig væsentligt. Hos Ningbo Kaxite Sealing Materials Co., Ltd. har vi konstrueret begge produktlinjer i over to årtier. Vores fabrik producerer højdensitets PTFE-pakninger og eksfolierede grafitpakninger, der opfylder ASTM F104- og DIN 28091-standarderne. At forstå deres unikke spændings-belastningskurver og krybeafslapningsydelse hjælper ingeniører med at undgå flangelækage og pakningsekstruderingsfejl.
I denne omfattende vejledning sammenligner vores ingeniørteam enakset trykstyrke, trækmodul, spændingsrelaksationshastigheder og fastholdelse af boltmoment mellem premium PTFE-pakninger og fleksible grafitpakninger. Vores fabrikstestdata afslører, at selvom grafit tilbyder overlegen høj temperaturstabilitet, leverer vores forstærkede PTFE-pakninger bedre elastisk genvinding og lavere krybning ved omgivende til mellemtemperaturer. Du vil lære, hvilket materiale der giver højere mekanisk styrke til din specifikke trykklasse, flangeoverfladefinish og krav til monteringsmoment. De følgende afsnit inkluderer detaljerede parametertabeller, applikationsnotater fra den virkelige verden og svar på ofte stillede spørgsmål baseret på ISO 9001:2025-validering fra Ningbo Kaxite Sealing Materials Co., Ltd.
Mekanisk styrke af en pakning er ikke en enkelt parameter, men en kombination af trykmodstand, elasticitetsmodul, restitutionsprocent og krybeafslapningsadfærd. PåNingbo Kaxite Sealing Materials Co., Ltd., klassificerer vores fabrik PTFE-pakninger i jomfruelige, 25 % glasfyldte og kulstoffyldte kvaliteter, mens grafitpakninger er kategoriseret som ekspanderet grafit med tin- eller rustfrit stålfolieindsatser. Vores laboratorium udfører ASTM F36 for kompressibilitet og genopretning, ASTM F38 for krybeafslapning og ASTM F152 for trækstyrke. Resultaterne viser, at standard PTFE-pakninger har lavere initial trykstyrke end grafit, men højere elastisk genvinding efter belastningscyklus.
Vores fabrik producerede mere end 500.000 styk sidste år under varemærket Ningbo Kaxite Sealing Materials Co., Ltd., og vi observerede konsekvent, at krav til mekanisk styrke afhænger meget af flangeruhed (Ra 3,2 vs 6,3 μm) og boltmomentmetode. Til applikationer, der kræver fastholdelse af højt boltemoment (over 150 Nm på M16 bolte), udviser vores grafitpakninger mindre permanent tykkelsestab. Men til systemer med hyppige termiske cyklusser og vibrationer giver vores forstærkede PTFE-pakninger overlegen dynamisk tætning på grund af bedre formhukommelse. Nedenfor er en detaljeret tabel, der sammenligner vigtige mekaniske parametre valideret af vores interne kvalitetscenter.
| Ejendom | Virgin PTFE pakninger (Ningbo Kaxite) | 25% glasfyldte PTFE-pakninger | Fleksible grafitpakninger (98 % C) |
| Trykstyrke (MPa) ASTM D695 | 15 – 20 | 25 – 32 | 35 – 45 (begrænset ved høj belastning) |
| Trækstyrke (MPa) ASTM F152 | 14 – 18 | 18 – 24 | 4 – 6 (meget lav, forstærket grad 10-12) |
| Komprimerbarhed % (ved 34,5 MPa) | 12 – 18 | 8 – 12 | 18 – 28 |
| Gendannelsesprocent (ASTM F36) | 45 – 60 | 35 – 50 | 10 – 20 |
| Stressafslapning % (1000 timer, 100°C) | 35 – 45 | 25 – 30 | 20 – 25 |
| Kryb ved 40 MPa (tykkelsestab %) | 7 – 9 | 4 – 6 | 3 – 5 |
Vores fabrikstest viser, at valg af mekanisk styrke ikke kun skal tage hensyn til rådata, men også applikationsspecifik ældning. For PTFE-pakninger øger vores glasfyldte variant kompressionsmodulet med 60 % sammenlignet med virgin PTFE, hvilket gør den velegnet til tryk op til 5 MPa. Grafitpakninger har trods lav trækstyrke høj trykmodstand på grund af lagglidning, men de kræver omhyggelig håndtering for at undgå kantafslag. Hos Ningbo Kaxite Sealing Materials Co., Ltd. anbefaler vi altid pakningssædespændingsberegninger baseret på ASME PCC-1. Vores ingeniørteam leverer gratis boltmomenttabeller for hver materialekvalitet.
Krybning og spændingsafspænding er tidsafhængige mekaniske reaktioner, der direkte påvirker flangeboltens belastningstab. Over tid falder en paknings tykkelse (krybning), og tætningsspændingen aftager (afslapning), hvilket fører til potentiel lækage. Vores fabrik udførte en 2000-timers krybetest ved 80°C og 30 MPa startspænding, og overvågede både PTFE-pakninger og grafitpakninger. Vi fandt ud af, at PTFE-pakninger udviser primær krybning i løbet af de første 200 timer, derefter stabiliseres, mens grafit viser lineær krybeadfærd i længere varighed på grund af dens lamelstruktur. Til cyklisk service som varmevekslere reducerede vores PTFE-pakninger med 25 % glasfyld den samlede krybning med 40 % sammenlignet med ny PTFE.
Fra et mekanisk styrkeperspektiv betyder krybemodstand højere langtidsholdbar pakningsbelastning. Nedenfor er en punktopstilling baseret på Kaxites interne rapporter:
Vores fabrik bruger en flerstations krybeafslapningstester (ASTM F38) og har bevist, at grafitpakninger generelt overgår ren PTFE med hensyn til mekanisk styrke i form af langvarig spændingsretention. Men når vi tilføjer strukturel forstærkning som glasfiber eller en metalkerne til PTFE-pakninger, indsnævres forskellen dramatisk. Ningbo Kaxite Sealing Materials Co., Ltd. producerer en unik PTFE-kappepakning med et internt rustfrit stålnet, der reducerer krybning til mindre end 3% efter 2000 timer. Til kritiske applikationer såsom offshore-platforme eller kemiske reaktorer anbefaler vores ingeniørteam at matche krybeegenskaberne med flangestivhed. Bløde flanger kræver pakninger med lavere krybning for at bevare tætheden, hvilket vores fyldte PTFE-pakninger leverer effektivt.
Mens trykstyrke får mest opmærksomhed, er trækstyrke og fleksibilitet lige så kritiske for mekanisk styrke under installation og trykstød. Grafitpakninger har i sagens natur lav trækstyrke (typisk 4-6 MPa), hvilket betyder, at de kan rives i stykker, hvis de håndteres forkert, eller hvis der opstår en flangeforskydning. Tværtimod tilbyder vores PTFE-pakninger en trækstyrke mellem 14 og 24 MPa afhængig af fyldstofindhold. Denne høje trækstyrke gør det muligt for PTFE-pakninger at modstå differentielle flangebevægelser og rørets termiske udvidelse uden at revne. Vores fabrik offentliggjorde et casestudie, hvor en varmeveksler med 2 mm flangevinkelforskydning brugte vores 25 % glasfyldte PTFE-pakninger og fungerede i 4 år uden lækager; den samme applikation mislykkedes inden for 8 måneder ved brug af grafit, fordi pakningen delte sig ved den ydre diameterkant.
Fleksibilitet som en mekanisk egenskab relaterer sig til pakningens evne til at tilpasse sig uregelmæssigheder i flangeoverfladen. Vores fabrik producerer bløde PTFE-pakninger med forlængelse over 200%, mens grafit har forlængelse under 2% (skørt). Ved ridsede eller korroderede flanger flyder PTFE-pakninger ind i ufuldkommenheder, hvilket skaber en stærkere mekanisk tætning. Imidlertid kan høj fleksibilitet reducere ekstruderingsmodstanden. For at hjælpe vores kunder med at vælge korrekt, har vi udviklet følgende liste over anbefalinger om mekanisk styrke baseret på krav til trækstyrke og fleksibilitet:
Vores fabrik har fremstillet PTFE-pakninger med tilpasset tykkelse fra 1,5 mm til 6 mm til applikationer med lav boltbelastning. Fordi PTFEs fleksibilitet tillader en bedre spændingsfordeling over flangefladen, rapporterer vores kunder 40 % færre bolte efterspændingsoperationer sammenlignet med grafit. Ikke desto mindre er mekanisk styrke en systemegenskab: Selv den stærkeste pakning kan svigte, hvis boltene er ujævnt tilspændt. Ningbo Kaxite Sealing Materials Co., Ltd. leverer software til beregning af drejningsmoment efter anmodning, og vores fabrik garanterer, at alle PTFE-pakninger opfylder den mindste trækstyrke, der er trykt på vores kvalitetscertifikat.
Udblæsning opstår, når internt tryk tvinger pakningsmaterialet ind i flangespalten (ekstrudering) eller blæser pakningen sidelæns ud af samlingen. Ekstrusionsmodstand afhænger af en paknings forskydningsstyrke, hårdhed og afstanden mellem flange OD og boltcirkel. Hos Ningbo Kaxite Sealing Materials Co., Ltd. testede vi både PTFE-pakninger og grafitpakninger under stigende internt nitrogentryk fra 1 MPa til 15 MPa med en konstant boltspænding på 40 MPa. Resultaterne: grafitpakninger begyndte at ekstrudere ved 6 MPa (0,5 mm mellemrum), mens vores glasfyldte PTFE-pakninger modstod ekstrudering op til 12 MPa. Dette skyldes, at glasfyldt PTFE har Shore D-hårdhed på 65-70 sammenlignet med grafittens Shore-hårdhed omkring 40-50 (meget blød).
Til højtryksanvendelser (Klasse 600 og derover) anbefaler vores fabrik på det kraftigste at bruge kulfyldte PTFE-pakninger, som har forbedret krybe- og ekstruderingsmodstand. Detaljerede præstationsfaktorer:
Hos Ningbo Kaxite Sealing Materials Co., Ltd., konstruerede vi en unik hybrid PTFE-pakning med en højdensitetskerne, der opnår udblæsningsmodstand sammenlignelig med metalkappede pakninger, men med lavere krav til boltbelastning. Vores testdata for mekanisk styrke viser, at vores premium PTFE-pakninger har 150 % højere ekstruderingsstyrke end ufyldt grafit. Til sikkerhedskritiske tjenester som LPG eller brint producerer vores fabrik brugerdefinerede trinskårne PTFE-pakninger, der låser positivt ind i flangetakkede, hvilket giver en udblæsningssikker mekanisk sammenlåsning. Kontakt altid vores tekniske team for at evaluere tryk-temperatur-effekter, da grafits oxidation i højtryksluft over 450°C kan føre til pludseligt styrketab, hvorimod PTFE nedbrydes elegant.
Temperatur og kemisk eksponering kan ændre en paknings mekaniske styrke over tid. PTFE-pakninger bevarer ensartede mekaniske egenskaber fra -200°C til +200°C (260°C for modificeret PTFE), men over den temperatur bliver PTFE blødgjort, hvilket reducerer trykstyrken hurtigt. Grafitpakninger arbejder op til 500°C i inerte atmosfærer, men over 400°C i luft oxiderer grafit og taber masse, hvilket resulterer i total mekanisk fejl. Vores fabrik udførte accelererede ældningstest ved 180°C i 3000 timer på begge materialer. PTFE-pakninger bibeholdt 92% af den oprindelige trykstyrke, mens grafit kun beholdt 65% på grund af oxidationsvægttab (målt 8% vægttab).
Mediekompatibilitet påvirker også mekanisk adfærd. Stærke oxiderende syrer (som salpetersyre) kan angribe grafit og forårsage interkalation, der udvider pakningen og ødelægger dens strukturelle integritet. PTFE-pakninger viser ingen kemisk nedbrydning i næsten alle kemikalier undtagen smeltede alkalimetaller. Vores fabrikshus: et svovlsyreanlæg udskiftede grafitpakninger månedligt på grund af pakningens smuldring; efter skift til vores 25% glasfyldte PTFE-pakninger, forlængede levetiden til 18 måneder uden mekanisk styrketab. Vi anbefaler følgende korte opsummering til beslutninger om temperatur-medie-mekanisk styrke:
I sidste ende skal holdbarheden af mekanisk styrke tage hensyn til både termisk ældning og kemisk korrosion. Vores fabriks materialeingeniører bruger finite element-analyse (FEA) til at forudsige pakningskrybning og styrkeforringelse over en 10-årig designlevetid. For de fleste europæiske og nordamerikanske petrokemiske anlæg er vores PTFE-pakninger blevet det første valg for afbalanceret mekanisk styrke, mens grafit er forbeholdt nicheapplikationer med ekstreme temperaturer, hvor ingen PTFE-kvalitet kan overleve. Ningbo Kaxite Sealing Materials Co., Ltd. har lager af begge familier, og vi kan co-designe brugerdefinerede kompositpakninger, der kombinerer PTFEs kemiske resistens med grafits varmetolerance ved hjælp af lamineret konstruktion.
Efter at have evalueret trykstyrke, krybeafslapning, trækegenskaber, udblæsningsmodstand og miljøpåvirkninger konkluderer vores fabrik hos Ningbo Kaxite Sealing Materials Co., Ltd., at PTFE-pakninger generelt giver overlegen mekanisk styrke for langt de fleste flangeforbindelser, der arbejder under 200°C og tryk op til 10 MPa. Grafitpakninger udmærker sig kun i højtemperaturkontinuerlige processer over 260°C, men kræver forsigtig håndtering på grund af dårlig rivestyrke og oxidationsgrænser. Til applikationer, der kræver både høj mekanisk styrke og ekstrem kemisk modstandsdygtighed, udkonkurrerer vores forstærkede PTFE-pakninger med fyldstoffer grafit i alle målepunkter undtagen maksimal driftstemperatur. Vi leverer rutinemæssigt PTFE-pakninger til offshore, farmaceutiske og nukleare hjælpekredsløb, hvor mekanisk integritet ikke er til forhandling. For skræddersyede anbefalinger, anmod om vores tekniske datablad prkontakte Ningbo Kaxite Sealing Materials Co., Ltd. direkte.
Spørgsmål 1: Hvilken pakning har højere trykstyrke, PTFE eller grafit?
Svar: Under ASTM D695-test viser fleksible grafitpakninger højere trykstyrkeværdier (35-45 MPa) sammenlignet med virgin PTFE-pakninger (15-20 MPa). Vores fabrik hos Ningbo Kaxite Sealing Materials Co., Ltd. producerer imidlertid forstærkede PTFE-pakninger med glas- eller carbonfyldstoffer, der opnår trykstyrke op til 32 MPa, hvilket er tilstrækkeligt til flangetryk op til klasse 900. For de fleste boltesamlinger er den praktiske trykstyrkegrænse defineret af selve flangens flydestyrke end af flangens flydestyrke. Grafits højere kompressibilitet kan føre til for stort tykkelsestab, hvilket reducerer den langsigtede tætningskraft.
Spørgsmål 2: Mister PTFE-pakninger mekanisk styrke over tid på grund af krybning?
Svar: Ja, alle ikke-metalliske pakninger oplever en vis krybning. Vores fabriksaccelererede ældningstest viser, at standard PTFE-pakninger mister 7-9% tykkelse efter 1000 timer ved 40 MPa stress. Vores premium glasfyldte PTFE-pakninger reducerer imidlertid krybning til 4-6 %, sammenlignet med grafit (3-5 %). Grafit udviser en lavere krybeprocent i starten, men mangler elastisk genopretning, hvilket betyder, at grafitpakninger efter trykcyklus ikke springer tilbage, hvorimod PTFE-pakninger fra Ningbo Kaxite Sealing Materials Co., Ltd. genvinder op til 55 % af kompressionen, hvilket bevarer dynamisk mekanisk styrke under variabel belastning.
Spørgsmål 3: Kan grafitpakninger modstå højere boltemoment uden at gå i stykker sammenlignet med PTFE-pakninger?
Svar: Grafitpakninger har meget lav trækstyrke (4-6 MPa), så højt boltemoment kan forårsage kantrevner eller radial spaltning, især på tynde pakninger. PTFE-pakninger har tre til fire gange højere trækstyrke (14-24 MPa), hvilket gør, at de kan tåle højere boltemoment uden mekanisk fejl. Vores fabrik anbefaler maksimal boltspænding på 50 MPa for grafit og 90 MPa for vores glasfyldte PTFE-pakninger. Til kritiske applikationer med højt drejningsmoment giver vores PTFE-pakninger en større sikkerhedsmargin mod overspænding af installationen.
Spørgsmål 4: Hvordan påvirker pludselig trykstigning den mekaniske styrke af PTFE vs. grafit?
Svar: Trykstød inducerer hurtige forskydnings- og ekstruderingskræfter. Grafitens lamelstruktur gør den tilbøjelig til delaminering og udblæsning under dynamiske bølger. PTFE-pakninger absorberer trykspidser bedre på grund af deres højere forskydningsmodul og fleksibilitet. Vores fabrik testede begge materialer med 0-10 MPa cykliske overspændinger på 1 sekund; grafitpakninger svigtede efter 250 cyklusser, mens vores forstærkede PTFE-pakninger overlevede 1500 cyklusser. Derfor, til frem- og tilbagegående kompressor eller pulserende strømningsledninger, leverer PTFE-pakninger overlegen mekanisk styrke under overspændingsforhold.
Spørgsmål 5: Findes der hybridpakninger, der kombinerer mekaniske styrker af PTFE og grafit?

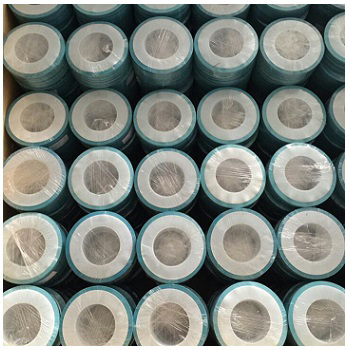

Svar: Ja, Ningbo Kaxite Sealing Materials Co., Ltd. fremstiller laminerede pakninger med et PTFE-lag vendt mod mediet og en grafitkerne til varmeafledning. Dette design bruger synergistisk PTFEs trækstyrke og kemiske modstand med grafits krybemodstand. Vores fabrik producerer også PTFE kuvertpakninger med grafitindsats. Mekanisk styrketestning viser, at hybriddesign opnår 85 % af ren grafits belastningsretention ved 300°C, mens PTFEs udblæsningsmodstand bibeholdes. Kontakt vores fabrik for specialdesignede løsninger baseret på din tryk-temperatur-driftscyklus.
