Hvordan aktiverer boltforspænding ringleddets tætningsevne?

I en højtryksgasrørledning eller en raffinaderi-hydrokrakker skal flangesamlingerne indeholde væsker ved tryk, der overstiger 400 bar og temperaturer, der går fra omgivelsestemperatur til over 500°C. Pakningen, der udfører denne tætningsfunktion, er ikke en blød, komprimerbar plade. Det er en solid metalring - en ringledspakning - der forsegler gennem en mekanisme, der er fundamentalt forskellig fra en konventionel pakning. Ringsamlingspakningen er ikke afhængig af elasticiteten af ​​et gummi- eller grafitmateriale. Den er afhængig af den præcise påføring af boltforspænding for at tvinge en metal-til-metal kontakt mellem pakningen og flangerillen. Boltens forspænding er den kraft, der aktiverer pakningens tætningsevne. Uden tilstrækkelig forspænding vil ringledspakningen ikke forsegle. Ved for høj forspænding kan flangen eller pakningen blive beskadiget. Boltens forspænding er den kritiske variabel, der bestemmer samlingens succes eller fiasko.

Spørgsmålet om, hvordan boltforspænding aktiverer ringledspakningens tætningsevne er et spørgsmål om mekanik og materialevidenskab. Boltforspænding skaber en siddespænding på pakningen, hvilket får den til at tilpasse sig flangerillen. Pakningsmaterialet skal have den korrekte hårdhed til at deformeres lidt og fylde de mikroskopiske ujævnheder i rilleoverfladen. Flangen skal være stærk nok til at modstå forspændingen uden at give efter. Og boltene skal spændes i et kontrolleret mønster for at sikre ensartet belastningsfordeling rundt om ringen. Denne artikel vil undersøge mekanikken ved boltforspænding, designet af ringledspakningen, rollen af ​​pakningens hårdhed og de praktiske overvejelser for at opnå en pålidelig tætning. Vi vil også give detaljerede specifikationer for voresRingledspakningerfra vores fabrik hos Ningbo Kaxite Sealing Materials Co., Ltd.

Indholdsfortegnelse

• 1. Hvad er en ringsamlingspakning, og hvordan tætner den?
• 2. Hvorfor er bolt Preload nøglen til tætningsaktivering?
• 3. Hvordan påvirker pakningens hårdhed siddeevnen?
• 4. Hvad er flangerillens rolle i tætningen?
• 5. Hvordan beregnes og anvendes boltforspænding?
• 6. Hvad er de vigtigste specifikationer for ringsamlingspakninger?
• 7. Ofte stillede spørgsmål (FAQ)
• 8. Konklusion

1. Hvad er en ringsamlingspakning, og hvordan tætner den?

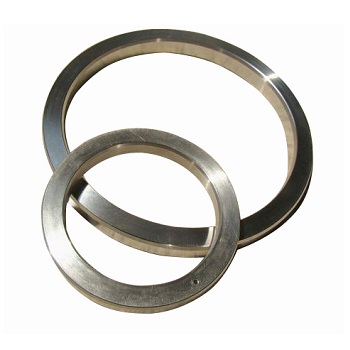

En ringfugepakning er et metallisk tætningselement, der bruges i højtryks- og højtemperaturflangesamlinger. Den er typisk lavet af en solid metalring med et ovalt eller ottekantet tværsnit. Pakningen er designet til at passe ind i en præcisionsbearbejdet rille på flangefladen. Når flangerne er boltet sammen, komprimeres pakningen mellem de to riller, hvilket skaber en metal-til-metal tætning. Tætningsmekanismen på en ringledspakning er forskellig fra en blød pakning. En blød pakning forsegler ved at tilpasse sig flangeoverfladen og udfylde de mikroskopiske uregelmæssigheder. En ringsamlingspakning forsegler ved at deformere metallet lidt og skabe en linjekontakt med rillen. Kontaktspændingen ved kontaktlinjen er ekstrem høj, hvilket skaber en tætning selv ved meget høje tryk. Tabellen nedenfor opsummerer nøgleegenskaberne for en ringledspakning.

Hos Kaxite fremstiller vores fabrik ringfugepakninger i en række materialer og størrelser for at opfylde kravene til de mest krævende applikationer. Vi bruger præcisionsbearbejdning for at sikre, at pakningsdimensionerne er nøjagtige, og overfladefinishen er korrekt. Vores pakninger er certificeret til API 6A og ASME B16.20 standarder, hvilket sikrer, at de opfylder de højeste niveauer af kvalitet og pålidelighed.

2. Hvorfor er bolt Preload nøglen til tætningsaktivering?

Bolt forspænding er den spænding, der skabes i boltene, når de spændes. Det er kraften, der klemmer flangerne sammen og komprimerer pakningen. Uden boltforspænding ville flangerne ikke blive holdt sammen, og pakningen ville ikke blive komprimeret. Boltens forspænding er det, der aktiverer tætningsevnen for ringledspakningen. Når boltene spændes, overføres forspændingskraften gennem flangerne til pakningen. Pakningen er komprimeret mod rillen, hvilket skaber en højspændingskontakt, der tætner samlingen. Mængden af ​​forspænding bestemmer sædespændingen på pakningen, som igen bestemmer kvaliteten af ​​tætningen. Hvis forspændingen er for lav, vil siddespændingen være utilstrækkelig, og samlingen vil lække. Hvis forspændingen er for høj, kan flangen eller pakningen give efter, hvilket også forårsager en lækage. Boltens forspænding skal omhyggeligt beregnes og kontrolleres for at sikre en pålidelig tætning. Tabellen nedenfor illustrerer forholdet mellem boltforspænding og pakningssædespænding.

På vores fabrik giver vi vores kunder detaljerede boltningsanbefalinger til vores ringsamlingspakninger. Vi specificerer den nødvendige boltforspænding, tilspændingsmønsteret og smørekravene. Vores ingeniørteam kan hjælpe med beregningen af ​​den korrekte forspænding til din specifikke flange- og pakningskombination. Vi tilbyder også teknisk support på stedet, hvis det er nødvendigt.

3. Hvordan påvirker pakningens hårdhed siddeevnen?

Hårdheden af ​​ringsamlingspakningen er en kritisk faktor for dens tætningsevne. Pakningen skal være blød nok til at deformeres lidt under boltens forspænding, så den passer til flangerillen og skaber en tætning. Det skal dog også være hårdt nok til at modstå ekstrudering og bevare sin form under højt tryk. Hårdheden af ​​pakningen bestemmes af det materiale, som den er lavet af. Blødt jern er det blødeste og mest brugte materiale. Den er velegnet til lavtryks- og lavtemperaturapplikationer. Kulstofstål er hårdere og bruges til højere tryk. Rustfrit stål er stadig hårdere og giver korrosionsbestandighed. Monel og Inconel bruges til de mest krævende applikationer, hvor høj styrke og korrosionsbestandighed er påkrævet. Tabellen nedenfor opsummerer hårdheden og typiske anvendelser af almindelige ringsamlingspakningsmaterialer.

PåNingbo Kaxite Sealing Materials Co., Ltd., fremstiller vi Ringfugepakninger i alle disse materialer. Vi tilbyder også en række hårdhedsniveauer inden for hvert materiale, der passer til forskellige applikationer. Vores ingeniørteam kan hjælpe dig med at vælge det rigtige materiale og hårdhed til dine specifikke krav.

4. Hvad er flangerillens rolle i tætningen?

Flangerillen er det forsænkede område på flangefladen, hvori ringsamlingspakningen er placeret. Dimensionerne og overfladefinishen af ​​rillen er afgørende for pakningens tætningsevne. Rillen skal bearbejdes til præcise tolerancer for at sikre, at pakningen sidder korrekt, og at kontaktspændingen er ensartet. Rillevinklen, rilledybden og rillebredden påvirker alle tætningsydelsen. Rillens overfladefinish skal være glat nok til at tillade pakningen at deformere og fylde de mikroskopiske uregelmæssigheder, men ikke så glat at pakningen ikke kan gribe fat i overfladen. Tabellen nedenfor opsummerer de vigtigste rilleparametre for standard ringsamlingspakninger.

På vores fabrik kan vi yde teknisk support til design og bearbejdning af flangeriller. Vi tilbyder også en rilleinspektionsservice for at verificere, at rillen opfylder kravene i den gældende standard. Dette er vigtigt, fordi en slidt eller beskadiget rille kan forhindre selv en ny pakning i at tætne ordentligt.

5. Hvordan beregnes og anvendes boltforspænding?

Beregningen af ​​boltens forspænding er et kritisk trin i design og montering af en ringledspakningssamling. Forspændingen skal være tilstrækkelig til at skabe den nødvendige siddespænding på pakningen, men ikke så høj, at den giver efter for flangen eller boltene. Beregningen tager højde for pakningssædespændingen, flangedimensionerne, boltstørrelsen og -materialet samt driftstryk og temperatur. Forspændingen beregnes typisk ved brug af ASME Boiler and Pressure Vessel Code eller den tilsvarende standard. Når først forspændingen er beregnet, skal den påføres boltene på en kontrolleret måde. Dette gøres typisk ved hjælp af en momentnøgle eller en hydraulisk strammer. Tilspændingsmønsteret skal følges for at sikre ensartet belastningsfordeling. Tabellen nedenfor opsummerer de vigtigste trin i påføring af boltforspænding.

Hos Ningbo Kaxite Sealing Materials Co., Ltd., giver vi vores kunder detaljerede bolteprocedurer for vores ringledspakninger. Vi tilbyder også træning og support på stedet for at sikre, at forbelastningen påføres korrekt. Vores mål er at hjælpe vores kunder med at opnå en pålidelig forsegling hver gang.

6. Hvad er de vigtigste specifikationer for ringsamlingspakninger?

Nøglespecifikationerne for en ringsamlingspakning inkluderer pakningsstørrelsen, trykklassen, materialet, tværsnitstypen og hårdheden. Tabellen nedenfor giver en oversigt over de typiske specifikationer for vores ringledspakninger.

På vores fabrik fremstiller vi ringledspakninger for at opfylde disse specifikationer og mere. Vi kan tilpasse pakningen, så den passer til specifikke projektkrav, herunder specielle materialer, specielle størrelser og specielle tværsnit. Vores ingeniørteam kan hjælpe med udvælgelsesprocessen og give detaljerede tekniske data til dit projekt.

7. Ofte stillede spørgsmål (FAQ)

Spørgsmål 1: Hvad er den anbefalede boltforspænding til en ringledspakning?

Svar: Den anbefalede boltforspænding afhænger af pakningsstørrelsen, trykklassen, pakningsmaterialet og flangematerialet. Det beregnes typisk ved hjælp af ASME-kedel- og trykbeholderkoden eller den tilsvarende standard. Forspændingen skal være tilstrækkelig til at skabe den nødvendige siddespænding på pakningen uden at give efter for flangen eller boltene. Hos Ningbo Kaxite Sealing Materials Co., Ltd., giver vi detaljerede boltningsanbefalinger for hver af vores ringsamlingspakninger.

Spørgsmål 2: Kan en ringfugepakning genbruges?

Svar: Generelt bør en ringfugepakning ikke genbruges. Når pakningen komprimeres, deformeres den plastisk for at tilpasse sig rillen. Denne deformation er permanent, og pakningen vil ikke vende tilbage til sin oprindelige form. Genbrug af en ringsamlingspakning kan resultere i en lækage, fordi pakningen ikke vil tætne ordentligt anden gang. Industristandarden er at udskifte pakningen hver gang samlingen åbnes. Vores fabrik anbefaler at bruge en ny pakning til hver samling.

Spørgsmål 3: Hvad er forskellen mellem en oval og en ottekantet ringledspakning?

Svar: Den ovale pakning (R-type) har et afrundet tværsnit og bruges i standardapplikationer. Den ottekantede pakning (RX-type) har et fladt tværsnit, der giver en mere effektiv tætning ved højere tryk. Den ottekantede pakning kræver et andet rilledesign end den ovale pakning. Valget mellem de to afhænger af trykklassen og flangerillen. Vores ingeniørteam kan hjælpe dig med at vælge den rigtige type til din applikation.

Spørgsmål 4: Hvordan ved jeg, om min ringsamlingspakning er utæt?

Svar: Tegnene på en utæt ringsamlingspakning inkluderer synlig væske eller gas, der slipper ud fra samlingen, et fald i systemtrykket og tilstedeværelsen af ​​en hvæsende lyd. Hvis du har mistanke om en lækage, skal samlingen trykkes af og efterses med det samme. Pakningen skal udskiftes, og flangerillen skal efterses for skader. Lækager kan være farlige, især ved højtryks- eller giftig service, så de bør aldrig ignoreres.

Spørgsmål 5: Hvad er det korrekte tilspændingsmønster for en ringsamlingspakningsflange?

Svar: Det korrekte tilspændingsmønster er et stjernemønster, hvor boltene spændes i krydsningssekvens. Boltene skal spændes i flere trin, typisk 30 %, 60 % og 100 % af målmomentet. Dette sikrer, at pakningen komprimeres jævnt, og at flangerne forbliver parallelle. Efter den indledende tilspænding skal drejningsmomentet kontrolleres efter 24 timer for at kompensere for krybning og afspænding. Hos Ningbo Kaxite Sealing Materials Co., Ltd. leverer vi detaljerede stramningsprocedurer for vores ringledspakninger.

8. Konklusion

Boltforspænding er den kraft, der aktiverer tætningsevnen af ​​en ringledspakning. Uden tilstrækkelig forspænding kan pakningen ikke deformeres og skabe den højspændingskontakt, der er nødvendig for at tætne højtryks- og højtemperatursamlinger. Boltens forspænding skal omhyggeligt beregnes, påføres og kontrolleres for at sikre en pålidelig tætning. Pakningsmaterialet, flangerillen og bolteproceduren spiller alle en rolle i tætningsydelsen. Hos Ningbo Kaxite Sealing Materials Co., Ltd. har vores fabrik ekspertisen og erfaringen til at fremstille ringledspakninger, der opfylder de mest krævende krav. Vi bruger materialer af høj kvalitet, præcisionsbearbejdning og strenge tests for at sikre, at hver pakning, vi producerer, leverer pålidelig ydeevne. Vi yder også omfattende teknisk support for at hjælpe vores kunder med at opnå en vellykket forsegling.

Uanset om du designer et nyt højtrykssystem eller vedligeholder et eksisterende, inviterer vi dig til at kontakte vores tekniske team for at drøfte dine krav. Vi kan levere produktspecifikationer, boltningsanbefalinger og support på stedet. Vores forpligtelse til kvalitet og kundetilfredshed har gjort os til en betroet partner til forsegling af applikationer over hele verden.

Kontakt Ningbo Kaxite Sealing Materials Co., Ltd. i dagfor at diskutere dine krav til ringledspakning og opdage, hvordan vores produkter kan sikre en pålidelig tætning i dine mest krævende applikationer.
