På en offshore olieplatform i Nordsøen kører en højtryksgasledning ved 350 bar og 120°C. Flangerne, der forbinder rørsektionerne, tætnes medRingledspakningerlavet af SS316L rustfrit stål. Disse pakninger skal modstå ikke kun procesvæskens ekstreme tryk og temperatur, men også det ubarmhjertige angreb fra saltspray, fugt og havets konstante bevægelse. En pakningsfejl her er ikke en mindre ulempe; det er en katastrofal begivenhed, der kan føre til brand, eksplosion, miljøkatastrofer og tab af menneskeliv. Valget af pakningsmateriale er derfor en af de mest kritiske beslutninger inden for offshore-teknik. SS316L har vist sig som det foretrukne materiale til ringledspakninger i disse miljøer, fordi det tilbyder en unik kombination af korrosionsbestandighed, mekanisk styrke og termisk stabilitet, som intet andet materiale kan matche til en sammenlignelig pris.
Ringsamlingspakninger er metalliske tætninger, der bruges i højtryks- og højtemperaturapplikationer. De er designet til at passe ind i en specielt bearbejdet rille på flangefladen, hvilket skaber en metal-til-metal tætning, når flangerne er boltet sammen. Tætningsvirkningen er afhængig af deformationen af pakningsmaterialet ind i rillen, hvilket skaber en tæt, lækagesikker samling. Pakningens materiale bestemmer dens evne til at modstå applikationens korrosive og mekaniske belastninger. SS316L, en lav-carbon version af standard 316 rustfrit stål, er særligt velegnet til marine og offshore miljøer på grund af dens fremragende modstandsdygtighed over for kloridgruber og sprækkekorrosion. PåNingbo Kaxite Sealing Materials Co., Ltd., har vores fabrik fremstillet ringledspakninger fra SS316L og andre højtydende legeringer i over 15 år, og vi har forfinet vores materialevalg og produktionsprocesser for at imødekomme de mest krævende krav fra offshoreindustrien.
Havmiljøet er et af de mest ætsende naturligt forekommende miljøer på jorden. Havvand indeholder cirka 3,5 % opløste salte, primært natriumchlorid, sammen med mindre mængder af magnesium-, calcium- og kaliumsalte. Disse salte gør havvand til en fremragende elektrolyt, som accelererer elektrokemiske korrosionsprocesser. For metalliske komponenter skaber kombinationen af chloridioner, opløst oxygen og fugt et ubarmhjertigt angreb, der kan få selv materialer af høj kvalitet til at nedbrydes over tid. I offshore-applikationer er udfordringerne endnu større. Atmosfæren er mættet med saltspray, temperaturerne svinger mellem tropisk varme og arktisk kulde, og de mekaniske belastninger er intense. Tabellen nedenfor opsummerer de vigtigste korrosionsudfordringer i hav- og offshoremiljøer.
| Korrosionsudfordring | Beskrivelse | Indvirkning på pakninger |
| Kloridgruber | Lokaliseret angreb af chloridioner | Nålehuller og overfladenedbrydning |
| Spaltekorrosion | Angreb i stillestående områder | Nedbrydning ved tætningsflader |
| Galvanisk korrosion | Uens metaller i kontakt | Accelereret korrosion af mindre ædelmetal |
| Spændingskorrosionsrevner | Korrosion under trækspænding | Pludselig revner og svigt |
| Erosion Korrosion | Højhastigheds væskeflow | Mekanisk fjernelse af beskyttende oxid |
Konsekvenserne af korrosion i ringfugepakninger er alvorlige. En korroderet pakning kan miste sin tætningskraft, hvilket fører til utætheder. En revnet pakning kan svigte katastrofalt. I en offshore olie- eller gasplatform kan en pakningslækage frigive brændbare kulbrinter, hvilket skaber risiko for brand eller eksplosion. I en marin rørledning kan en lækage forårsage miljøforurening. I et afsaltningsanlæg kan en lækage kompromittere vandkvaliteten. Valget af et korrosionsbestandigt materiale som SS316L er derfor ikke kun en kvalitetspræference; det er et sikkerhedskrav. Vores fabrik i Kaxite har stor erfaring med at levere ringledspakninger til marine og offshore applikationer, og vi forstår den kritiske betydning af materialevalg i disse miljøer.
Når man vælger et materiale til ringsamlingspakninger i marine- og offshore-miljøer, skal ingeniører vælge mellem en række muligheder, herunder kulstofstål, rustfrit stål, duplex rustfrit stål og eksotiske legeringer såsom Inconel og Monel. Hvert materiale har sin egen kombination af korrosionsbestandighed, mekanisk styrke og omkostninger. SS316L er ofte det foretrukne valg, fordi det giver den bedste balance mellem ydeevne og omkostninger til mange marine applikationer. For at forstå hvorfor, er det nyttigt at sammenligne SS316L med andre almindelige materialer. Tabellen nedenfor giver en sammenligning af disse materialers nøgleegenskaber.
| Materiale | Korrosionsbestandighed i havvand | Mekanisk styrke | Koste | Typisk anvendelse |
| Kulstofstål | Dårlig (kræver belægning) | Høj | Lav | Ikke-kritiske, tørre applikationer |
| SS304 | Moderat (indstøbning af klorider) | Høj | Lav | Generelle formål, milde miljøer |
| SS316L | Fremragende (modstår kloridgruber) | Høj | Medium | Marine, offshore, kemisk behandling |
| Duplex SS | Fremragende | Meget høj | Høj | Højtryks, høj temperatur marine |
| Inconel 625 | Fremragende | Meget høj | Meget høj | Ekstreme miljøer, sur gas |
| Monel 400 | Fremragende | Høj | Høj | Havvandsrør, varmevekslere |
Den vigtigste fordel ved SS316L i forhold til SS304 er dens indhold af molybdæn. SS316L indeholder 2-3 % molybdæn, som væsentligt forbedrer dens modstandsdygtighed over for grubetæring og sprækkekorrosion i kloridholdige miljøer. SS304, som ikke indeholder molybdæn, er modtagelig for gruber i havvand, især i stillestående områder, hvor klorider kan koncentreres. Duplex rustfrit stål giver endnu højere styrke og korrosionsbestandighed, men det er dyrere og sværere at bearbejde. Inconel og Monel tilbyder de højeste niveauer af korrosionsbestandighed, men deres omkostninger kan være uoverkommelige for mange applikationer. SS316L tilbyder den bedste kombination af korrosionsbestandighed, mekanisk styrke og omkostninger til de fleste marine- og offshore-ringledspakninger.
"L" i SS316L står for "low carbon". Standard SS316 har et maksimalt kulstofindhold på 0,08%, mens SS316L har et maksimalt kulstofindhold på 0,03%. Denne forskel kan virke lille, men den har en væsentlig indflydelse på materialets ydeevne ved svejsning og højtemperaturapplikationer. Når austenitisk rustfrit stål som SS316 opvarmes til temperaturer mellem 425°C og 815°C, dannes chromcarbidudfældninger ved korngrænserne. Denne proces er kendt som sensibilisering. Dannelsen af chromcarbider udtømmer de omkringliggende områder for chrom, hvilket reducerer deres korrosionsbestandighed. I et havmiljø er sensibiliserede områder meget modtagelige for intergranulær korrosion. Ved at reducere kulstofindholdet minimerer SS316L dannelsen af chromcarbider, hvilket gør den modstandsdygtig over for sensibilisering og intergranulær korrosion.
Det lave kulstofindhold i SS316L forbedrer også dens svejsbarhed. Når SS316 svejses, kan den varmepåvirkede zone blive sensibiliseret, hvis kulstofindholdet er for højt. SS316L kan svejses uden varmebehandling efter svejsning i de fleste applikationer, fordi det lave kulstofindhold forhindrer sensibilisering. Dette er især vigtigt for ringsamlingspakninger, som kan fremstilles ved svejsning eller bearbejdning. Tabellen nedenfor opsummerer de vigtigste kemiske og mekaniske egenskaber ved SS316L.
| Ejendom | Specifikation |
| Kulstof (C) max | 0,03 % |
| Chrom (Cr) | 16 - 18 % |
| Nikkel (Ni) | 10 - 14 % |
| Molybdæn (Mo) | 2 - 3 % |
| Mangan (Mn) max | 2,0 % |
| Silicium (Si) max | 0,75 % |
| Fosfor (P) max | 0,045 % |
| Svovl (S) max | 0,030 % |
| Trækstyrke | 485 - 690 MPa |
| Udbyttestyrke (0,2 % offset) | 170 - 310 MPa |
| Forlængelse | 40 % min |
| Hårdhed (Rockwell B) | 95 max |
Hos Ningbo Kaxite Sealing Materials Co., Ltd. bruger vores fabrik kun certificeret SS316L-materiale fra velrenommerede leverandører. Vi verificerer den kemiske sammensætning og mekaniske egenskaber af hvert parti materiale, vi modtager. Vi udfører også intergranulær korrosionstestning af vores færdige pakninger for at sikre, at de opfylder kravene i ASTM A262 Practice E. Denne strenge kvalitetskontrol sikrer, at vores Ring Joint Pakninger leverer pålidelig ydeevne i de mest krævende marine- og offshore-miljøer.

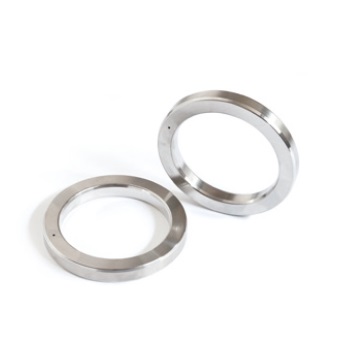

Ydeevnen af en ringsamlingspakning afhænger ikke kun af materialet, men også af dets geometri. Pakningen er designet til at passe ind i en rille på flangefladen. Når flangerne er boltet sammen, komprimeres pakningen, og dens materiale deformeres for at fylde rillen og skabe en tætning. Formen på pakningen og rillen bestemmer tætningsmekanismen. Der er flere standard ringledspakningsprofiler, hver med sine egne karakteristika. De mest almindelige er typerne R, RX og BX. R-typen er en oval eller ottekantet ring, der bruges i standardapplikationer. RX-typen er en modificeret oval ring, der bruges i applikationer med højere tryk. BX-typen er en sekskantet ring, der bruges i højtryks- og højtemperaturapplikationer. Tabellen nedenfor opsummerer de vigtigste karakteristika ved disse profiler.
| Profil | Form | Trykvurdering | Typisk anvendelse |
| R | Oval eller ottekantet | Op til 10.000 psi | Generelle formål, brøndhoveder |
| RX | Modificeret Oval | Op til 15.000 psi | Højere tryk, sur service |
| BX | Sekskantet | Op til 20.000 psi | Højt tryk, høj temperatur |
Valget af profil afhænger af trykket, temperaturen og beskaffenheden af den væske, der forsegles. R-typen er den mest almindelige og er velegnet til en lang række anvendelser. RX-typen bruges i applikationer med højere tryk og har en lidt anderledes geometri, der forbedrer tætningsydelsen. BX-typen bruges i de mest krævende applikationer og er designet til at give en pålidelig tætning ved tryk op til 20.000 psi. Hos Ningbo Kaxite Sealing Materials Co., Ltd. fremstiller vores fabrik ringsamlingspakninger i alle disse profiler i en række størrelser, der passer til standard flangespecifikationer.
Følgende tabel viser de vigtigste ydelsesspecifikationer for vores SS316L ringledspakninger. Disse specifikationer er baseret på standardtest og er givet som reference for ingeniører og indkøbsspecialister.
| Parameter | Specifikation | Test standard |
| Materialee | SS316L (UNS S31603) | ASTM A182, ASTM A479 |
| Hårdhed | ≤ 160 HBW | ASTM E10 |
| Trækstyrke | ≥ 485 MPa | ASTM E8 |
| Udbyttestyrke | ≥ 170 MPa | ASTM E8 |
| Forlængelse | ≥ 40 % | ASTM E8 |
| Intergranulær korrosion | Passere | ASTM A262 Praksis E |
| Max driftstemperatur | 800°C (kontinuerlig) | — |
| Max driftstryk | 20.000 psi (afhængig af profil) | — |
| Overfladefinish | Ra 1,6 µm maks | — |
| Standard størrelser | R, RX, BX profiler pr. API 6A | API 6A |
På vores fabrik fremstiller vi ringledspakninger for at opfylde disse specifikationer og mere. Vi kan også producere skræddersyede pakninger til specielle applikationer. Vores kvalitetskontrolproces omfatter dimensionsinspektion, materialecertificering og ydeevnetest. Vi leverer et overensstemmelsescertifikat ved hver ordre, der dokumenterer materialesammensætning, mekaniske egenskaber og testresultater. Dette niveau af dokumentation er afgørende for offshore-applikationer, hvor sporbarhed og kvalitetssikring er afgørende.
Spørgsmål 1: Hvad er forskellen mellem SS316 og SS316L ringledspakninger?
Svar: Den primære forskel er kulstofindholdet. SS316 har et maksimalt kulstofindhold på 0,08%, mens SS316L har et maksimalt kulstofindhold på 0,03%. Det lavere kulstofindhold i SS316L gør det modstandsdygtigt over for sensibilisering og intergranulær korrosion, hvilket er vigtigt i svejsede og højtemperaturapplikationer. Til marine og offshore miljøer foretrækkes SS316L generelt på grund af dens overlegne korrosionsbestandighed.
Spørgsmål 2: Kan SS316L Ringfugepakninger bruges i surgasservice?
Svar: SS316L anbefales ikke til surgasservice (H2S-holdige miljøer), fordi den er modtagelig for sulfidspændingsrevner. Til surgasapplikationer kræves typisk et hårdere materiale såsom Inconel 625 eller et duplex rustfrit stål. Valget af pakningsmaterialet bør baseres på procesvæskens specifikke sammensætning og betingelser. Vores tekniske team kan rådgive om det bedste materiale til din ansøgning.
Spørgsmål 3: Hvad er den maksimale temperatur, som SS316L Ringfugepakninger kan modstå?
Svar: SS316L ringsamlingspakninger kan modstå kontinuerlige driftstemperaturer op til 800°C. Ved temperaturer over 425°C kan materialet dog være modtageligt for sensibilisering, hvis det ikke er ordentligt stabiliseret. Til højtemperaturapplikationer er det vigtigt at verificere, at materialet er blevet korrekt varmebehandlet og testet for intergranulær korrosionsbestandighed. Vores fabrik leverer certificering af intergranulær korrosionstestning for alle højtemperaturpakninger.
Spørgsmål 4: Hvordan vælger jeg den korrekte ringsamlingspakningsprofil til min applikation?
Svar: Valget af profil afhænger af trykket, temperaturen og væskens beskaffenhed. R-typen er velegnet til generelle applikationer op til 10.000 psi. RX-typen bruges til højere tryk op til 15.000 psi. BX-typen bruges til de mest krævende applikationer op til 20.000 psi. Flangespecifikationen vil også diktere den nødvendige profil. Vores tekniske team kan hjælpe dig med at vælge den korrekte profil til din specifikke applikation.
Spørgsmål 5: Hvilken dokumentation følger med SS316L ringsamlingspakninger?
Svar: Vi giver et overensstemmelsescertifikat ved hver ordre, der dokumenterer materialesammensætning, mekaniske egenskaber og testresultater. Dette inkluderer den kemiske analyse, træktestresultater, hårdhedstestresultater og intergranulære korrosionstestresultater. Vi leverer også dimensionelle inspektionsrapporter og et materialesporbarhedscertifikat. Denne dokumentation er afgørende for kvalitetssikring og overholdelse af lovgivning i marine- og offshore-applikationer.
SS316L ringsamlingspakninger er det ideelle valg til marine- og offshoreapplikationer, fordi de tilbyder en unik kombination af korrosionsbestandighed, mekanisk styrke og termisk stabilitet. Molybdænindholdet i SS316L giver fremragende modstandsdygtighed over for kloridgruber og sprækkekorrosion, mens det lave kulstofindhold forhindrer sensibilisering og intergranulær korrosion. Materialet kan bearbejdes til en række forskellige profiler for at opfylde applikationens tryk- og temperaturkrav. Og det kan certificeres til at opfylde de strengeste kvalitetsstandarder. Hos Ningbo Kaxite Sealing Materials Co., Ltd., har vores fabrik ekspertisen og udstyret til at fremstille SS316L ringledspakninger, der opfylder de mest krævende krav fra offshoreindustrien.
Uanset om du designer en ny offshore-platform eller vedligeholder en eksisterende, inviterer vi dig til at kontakte vores tekniske team for at diskutere dine pakningskrav. Vi kan levere detaljerede produktspecifikationer, materialecertificeringer og applikationssupport. Vores forpligtelse til kvalitet og kundetilfredshed har gjort os til en betroet partner for tætningsløsninger over hele verden.
Kontakt Ningbo Kaxite Sealing Materials Co., Ltd. i dagfor at diskutere dine krav til ringledspakninger og opdage, hvordan vores SS316L-pakninger kan imødekomme udfordringerne i dine marine- og offshoreapplikationer.
