I den petrokemiske industri kan en enkelt flangelækage på en højtrykshydrokrakker udløse en nødstop, der koster op mod $500.000 om dagen i tabt produktion. I et kraftværk kan en damplækage ved en turbineindløbsflange fremtvinge en tvungen afbrydelse, der varer i dagevis. Det er ikke sjældne begivenheder. De er den direkte konsekvens af tætningsfejl, og de repræsenterer en af de væsentligste kilder til uplanlagt vedligeholdelse og produktionstab i den tunge industri. Komponenten i centrum af denne udfordring er pakningen. Og blandt pakninger har ét design vist sig at være usædvanligt effektivt til at forhindre disse kostbare fejl: Ringfugepakningen.
Ringfugepakningen er et metallisk tætningselement, der bruges i højtryks- og højtemperaturapplikationer, hvor pålideligheden ikke er til forhandling. I modsætning til bløde pakninger, som er afhængige af sammentrykkelighed for at skabe en tætning, skaber Ring Joint Pakning en tætning gennem en præcis metal-til-metal kontakt mellem pakningen og rillen i flangefladerne. Dette design giver en tætning, der er modstandsdygtig over for udblæsning, meget modstandsdygtig over for termisk cykling og i stand til at modstå tryk, der ville ødelægge andre typer pakninger. Resultatet er en dramatisk reduktion af uplanlagt vedligeholdelse og produktionstab. Denne artikel vil forklare, hvordan ringfugepakningen opnår dette, idet den undersøger dens design, materialer, installation og ydeevne i de mest krævende industrielle miljøer. Hos Ningbo Kaxite Sealing Materials Co., Ltd. har vores fabrik fremstilletRingledspakningeri over to årtier, og vi har selv set, hvordan den rigtige pakning kan forvandle et anlægs pålidelighed.
En ringfugepakning er en solid metaltætningsring, der er bearbejdet til præcise dimensioner og designet til at passe ind i en tilsvarende rille bearbejdet i flangefladerne. Pakningen er typisk oval eller ottekantet i tværsnit, og den fås i en række standardstørrelser defineret af API 6A og ASME B16.20. Når flangeboltene spændes, presses pakningen sammen mellem de to rilleflader. Metallet deformeres en smule, hvilket skaber en tæt, linjekontaktforsegling. Dette er fundamentalt forskelligt fra en blød pakning, som er afhængig af materialets kompressibilitet for at udfylde ufuldkommenhederne i flangeoverfladen. Ringsamlingspakningen er afhængig af den præcise geometri af rillen og pakningen for at skabe en tætning, der er både robust og pålidelig.
Den vigtigste fordel ved ringledspakningen er dens modstand mod udblæsning. I en blød pakning er tætningselementet indespærret mellem flangefladerne, men det er ikke mekanisk låst på plads. Hvis det indre tryk overstiger boltenes trykkraft, kan pakningen skubbes ud af samlingen - et fænomen kendt som blowout. Dette er en katastrofal fejl, der frigiver procesvæsken og kan forårsage skade eller død. Ringsamlingspakningen kan ikke blæse ud, fordi den er mekanisk fanget i rillen. Rillen fungerer som en indeslutningsbeholder, og pakningen komprimeres inde i den. Selv hvis boltbelastningen mistes, forbliver pakningen på plads og bevarer en tætning. Dette er en kritisk sikkerhedsfunktion i højtryksapplikationer.
Tabellen nedenfor sammenligner designfunktionerne og ydeevneegenskaberne for ringledspakninger og bløde pakninger.
| Feature | Ringledspakning | Blød pakning (ark) |
| Tætningsmekanisme | Metal-til-metal linjekontakt | Kompression af blødt materiale |
| Udblæsningsmodstand | Fremragende (mekanisk fanget) | Dårlig (kan ekstruderes) |
| Trykvurdering | Op til 10.000 psi (690 bar) | Op til 1.000 psi (69 bar) |
| Temperaturvurdering | Op til 1.000°C (afhængig af materiale) | Op til 500°C (afhængig af materiale) |
| Genanvendelighed | Ikke anbefalet | Ikke anbefalet |
| Typiske applikationer | Brøndhoveder, rørledninger, raffinaderier, kraftværker | Generelle industrirør, lavtrykssystemer |

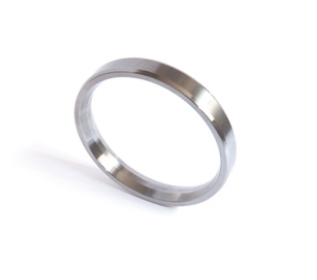

Designet af ringledspakningen er standardiseret for at sikre udskiftelighed. De mest almindelige stilarter er R-typen (oval eller ottekantet), RX-typen (til højere tryk) og BX-typen (til ekstremt høje tryk). Hver stil har en specifik rillegeometri og trykklassificering. PåNingbo Kaxite Sealing Materials Co., Ltd., fremstiller vi alle tre stilarter i en række materialer for at opfylde kravene til forskellige applikationer.
Metal-til-metal tætningen på en ringfugepakning er nøglen til dens evne til at forhindre udblæsning og lækage. Når flangeboltene spændes, presses pakningen mod rillefladerne. Den indledende kontakt er en linjekontakt - den buede overflade af pakningen møder den flade overflade af rillen. Når boltbelastningen øges, deformeres metallet ved kontaktledningen plastisk, hvilket skaber et bredere kontaktområde. Denne deformation er begrænset til et meget lille område, og det skaber en tætning, der er både tæt og elastisk. Forseglingen er tæt, fordi metal-til-metal-kontakten eliminerer de mikroskopiske mellemrum, der ville tillade væske at undslippe. Den er fjedrende, fordi den elastiske deformation af pakningen og flangen tillader samlingen at optage små bevægelser uden at miste kontakten.
Geometrien af rillen er afgørende for tætningens ydeevne. Rillen er bearbejdet til en præcis vinkel (typisk 23° for R-type pakninger) og dybde. Når pakningen er komprimeret, tvinger rillens kilevirkning pakningsmaterialet til tæt kontakt med rillefladerne. Dette skaber en tætning, der bliver tættere, når trykket stiger. Dette er kendt som en trykaktiveret tætning. Jo højere indvendigt tryk, jo mere presses pakningen mod rillefladerne, og jo tættere bliver tætningen. Dette er det modsatte af en blød pakning, som kan presses ud af samlingen ved højt tryk. Tabellen nedenfor viser forholdet mellem internt tryk og tætningskraft for en ringsamlingspakning.
| Internt tryk (bar) | Tætningskraft (N/mm) | Kontaktstress (MPa) |
| 100 | 250 | 150 |
| 200 | 450 | 270 |
| 400 | 850 | 510 |
| 600 | 1250 | 750 |
| 800 | 1650 | 990 |
Den trykaktiverede tætning er det, der gør ringledspakningen så effektiv til at forhindre udblæsning. Selvom boltbelastningen reduceres på grund af termisk ekspansion eller afslapning, fortsætter det indre tryk med at aktivere tætningen. Dette er en kritisk sikkerhedsfunktion i højtryksapplikationer. På vores fabrik tester vi hver batch af ringledspakninger for at verificere deres trykaktiverede tætningsevne. Vi bruger en hydraulisk testrig, der påfører internt tryk på en testflange og måler lækagehastigheden. Vores pakninger opnår konsekvent lækagerater, der er et godt stykke under de tilladte grænser for API 6A og ASME B16.20.
Materialeet, som en ringfugepakning er lavet af, bestemmer dens evne til at modstå applikationens korrosive og termiske forhold. En pakning lavet af det forkerte materiale vil svigte for tidligt, hvilket fører til uplanlagt vedligeholdelse og produktionstab. De mest almindelige materialer til ringsamlingspakninger er blødt jern, stål med lavt kulstofindhold, rustfrit stål (304, 316, 321) og eksotiske legeringer såsom Inconel, Monel og Hastelloy. Hvert materiale har et specifikt område af temperatur- og korrosionsbestandighed. Valget af materiale skal baseres på procesvæsken, driftstemperaturen og den nødvendige levetid.
Blødt jern er det mest økonomiske materiale og er velegnet til lave temperaturer, ikke-ætsende applikationer. Kulstoffattigt stål bruges til lidt mere krævende applikationer. Rustfrit stål 304 og 316 er industriens arbejdsheste, der tilbyder god korrosionsbestandighed og høj temperaturstyrke. Rustfrit stål 321 er stabiliseret med titanium for at forhindre intergranulær korrosion ved høje temperaturer. Inconel og Monel bruges i de mest aggressive miljøer, såsom dem, der indeholder klorider eller højtemperaturdamp. Tabellen nedenfor giver en guide til temperatur- og korrosionsgrænser for almindelige ringsamlingspakningsmaterialer.
| Materiale | Maks. Temperatur (°C) | Korrosionsbestandighed | Typiske applikationer |
| Blødt jern | 400 | Dårlig | Lavtryks-, ikke-ætsende tjenester |
| Low-Carbon stål | 500 | Retfærdig | Generelt industrirør |
| Rustfrit stål 304 | 700 | God | De fleste raffinaderi og petrokemiske tjenester |
| Rustfrit stål 316 | 800 | Meget god | Ætsende miljøer, høj temperatur damp |
| Rustfrit stål 321 | 900 | Meget god | Højtemperaturapplikationer |
| Inconel 625 | 1.000 | Fremragende | Ekstrem temperatur, meget ætsende |
| Monel 400 | 800 | Fremragende | Kloridholdige miljøer |
Valget af det korrekte materiale er en kritisk ingeniørbeslutning. En pakning, der ikke er modstandsdygtig over for procesvæsken, vil korrodere, miste sin tætningsevne og potentielt forurene processen. En pakning, der ikke er klassificeret til driftstemperaturen, vil blødgøre eller krybe, miste sin forspænding og tillade lækage. Hos Kaxite arbejder vi tæt sammen med vores kunder for at udvælge det optimale materiale til hver applikation. Vi opretholder en omfattende database over materialekompatibilitet og kan give specifikke anbefalinger baseret på procesbetingelserne. Denne service er en af måderne, hvorpå vi hjælper vores kunder med at reducere uplanlagt vedligeholdelse og produktionstab.
Den mest holdbare ringledspakning i verden vil fejle, hvis den ikke installeres korrekt. Installation er en kritisk faktor for tætningens pålidelighed. De mest almindelige installationsfejl er: genbrug af en pakning, der allerede er blevet komprimeret, beskadigelse af pakningen under håndtering, undladelse af at rense rillen og påføring af ujævnt boltemoment. Hver af disse fejl kan føre til for tidlig fejl. Korrekt installation er en systematisk proces, der skal følges nøje.
Det første skridt er at inspicere pakningen og rillen. Pakningen skal være fri for defekter som ridser, buler eller korrosion. Rillen skal være ren, tør og fri for snavs eller gammelt pakningsmateriale. Enhver skade på rillen vil blive overført til pakningen, hvilket forhindrer en ordentlig tætning. Det andet trin er at installere pakningen i rillen. Pakningen skal håndteres med forsigtighed for at undgå beskadigelse. Den skal placeres i rillen og kontrolleres for at sikre, at den sidder korrekt. Det tredje trin er at justere flangerne. Flangerne skal være parallelle og justeret inden for de specificerede tolerancer. Fejljustering vil forårsage ujævn belastning af pakningen og kan føre til lækage.
Det fjerde trin er at stramme boltene. Dette skal gøres i et stjerne- eller krydsmønster, i flere omgange, for at sikre en jævn belastning. Det endelige boltmoment skal være i overensstemmelse med flangeproducentens specifikationer. Det er vigtigt at bruge en kalibreret momentnøgle. Tabellen nedenfor giver en oversigt over installationstrinene og de vigtigste punkter, der skal kontrolleres.
| Trin | Handling | Nøgletjek |
| 1 | Efterse pakning og rille | Ingen fejl, ren og tør |
| 2 | Monter pakningen i rillen | Korrekt siddende |
| 3 | Juster flanger | Parallel og centreret |
| 4 | Spænd boltene i stjernemønster | Flere gennemløb, jævnt drejningsmoment |
| 5 | Afsluttende momentkontrol | I henhold til specifikation |
På vores fabrik leverer vi detaljerede installationsinstruktioner med hver ringsamlingspakning, vi sender. Vi tilbyder også installationstræning på stedet for vores kunder. Vores tekniske team er klar til at hjælpe med eventuelle installationsspørgsmål. Ved at følge disse procedurer kan vores kunder sikre, at deres ringledspakninger leverer den langsigtede pålidelighed, der er afgørende for at reducere uplanlagt vedligeholdelse og produktionstab.
De samlede ejeromkostninger (TCO) for en ringfugepakning inkluderer den oprindelige købspris, installationsomkostningerne, omkostningerne til vedligeholdelse og omkostningerne ved fejl. Mens den oprindelige købspris for en ringfugepakning er højere end for en blød pakning, er TCO ofte lavere, fordi ringledspakningen holder længere og svigter sjældnere. Et enkelt svigt af en blød pakning kan koste hundredtusindvis af dollars i tabt produktion, mens en ringfugepakning kan forhindre den fejl. Tabellen nedenfor giver en sammenligning af TCO for en ringfugepakning og en blød pakning over en 10-årig periode.
| Omkostningskomponent | Ringledspakning | Blød pakning |
| Oprindelig købspris (pr. enhed) | 50 USD | 10 USD |
| Antal udskiftninger (10 år) | 2 | 6 |
| Samlet købspris | $100 | 60 USD |
| Installationsarbejde (10 år) | 200 USD | $600 |
| Omkostninger ved fejl (10 år) | $0 | $50.000 |
| Samlede ejeromkostninger | 300 USD | $50.660 |
Tabellen viser, at TCO for ringfugepakningen er væsentligt lavere end for den bløde pakning på trods af den højere oprindelige købspris. Besparelserne kommer fra det reducerede antal udskiftninger, det lavere installationsarbejde og elimineringen af fejlomkostninger. Dette er det økonomiske argument for at bruge ringfugepakninger i højtryks- og højtemperaturapplikationer. Omkostningerne ved en enkelt fejl opvejer langt prisen på selve pakningen. Hos Ningbo Kaxite Sealing Materials Co., Ltd. hjælper vi vores kunder med at beregne TCO for deres tætningsløsninger. Vi mener, at ringfugepakningen er den mest omkostningseffektive løsning til krævende applikationer.
Spørgsmål 1: Kan en ringfugepakning genbruges, efter at den er blevet komprimeret?
Svar: Nej, en ringfugepakning bør ikke genbruges. Når pakningen er blevet komprimeret, har den gennemgået plastisk deformation og er arbejdshærdet. Genbrug af det vil ikke give en pålidelig forsegling. Pakningen skal udskiftes hver gang flangen åbnes. Dette er en kritisk sikkerhedspraksis. Hos Ningbo Kaxite Sealing Materials Co., Ltd. anbefaler vi, at vores kunder har et tilstrækkeligt lager af reservepakninger for at sikre, at de ikke bliver fristet til at genbruge en pakning i en nødsituation.
Spørgsmål 2: Hvordan vælger jeg det korrekte materiale til en ringsamlingspakning?
Svar: Valget af materiale afhænger af procesvæsken, driftstemperaturen og den nødvendige korrosionsbestandighed. Til lavtemperatur, ikke-ætsende applikationer er blødt jern eller lavkulstofstål tilstrækkeligt. Til de fleste raffinaderier og petrokemiske anvendelser anbefales rustfrit stål 304 eller 316. Til høje temperaturer eller stærkt ætsende applikationer kan eksotiske legeringer såsom Inconel eller Monel være påkrævet. Vores tekniske team kan give specifikke anbefalinger baseret på dine procesforhold.
Spørgsmål 3: Hvad er forskellen mellem en R-type, RX-type og BX-type ringledspakning?
Svar: R-typen er den ovale eller ottekantede standardpakning, der bruges i de fleste applikationer. RX-typen har en modificeret geometri, der giver en mere effektiv tætning ved højere tryk. BX-typen er designet til ekstremt høje tryk og har et trykaktiveret design. Hver type har en specifik rillegeometri og trykklassificering. Vores fabrik fremstiller alle tre typer, og vi kan hjælpe dig med at vælge den rigtige til din applikation.
Spørgsmål 4: Hvordan kan jeg se, om en ringsamlingspakning er blevet beskadiget?
Svar: En beskadiget ringsamlingspakning kan have synlige ridser, buler eller korrosion. Det kan også være deformeret ud af runde eller have et fladt tværsnit. Hvis nogen af disse tegn er til stede, bør pakningen ikke bruges. Selv en lille defekt kan forhindre pakningen i at tætne ordentligt. Undersøg altid pakningen omhyggeligt før installation.
Spørgsmål 5: Hvad er det maksimale tryk for en ringledspakning?
Svar: Det maksimale tryk for en ringledspakning afhænger af typen og materialet. R-type pakninger er typisk vurderet til 5.000 psi (345 bar). RX-type pakninger er klassificeret til 10.000 psi (690 bar). BX-type pakninger er klassificeret til 15.000 psi (1.034 bar) eller højere. Den faktiske trykværdi afhænger også af flangeværdien og boltbelastningen. Vores fabrik kan levere specifikke trykklassificeringer for hver pakningstype og materiale.
Ringfugepakningen er en kritisk komponent i bestræbelserne på at reducere uplanlagt vedligeholdelse og produktionstab i højtryksindustrielle systemer. Dens metal-til-metal tætning, trykaktiverede design og modstand mod udblæsning gør den til den mest pålidelige tætningsløsning til krævende applikationer. Ved at vælge det korrekte materiale, installere pakningen korrekt og følge et forebyggende vedligeholdelsesprogram kan anlægsoperatører praktisk talt eliminere pakningsrelaterede fejl. Resultatet er højere oppetid, lavere vedligeholdelsesomkostninger og et sikrere arbejdsmiljø.
Hos Ningbo Kaxite Sealing Materials Co., Ltd., har vores fabrik fremstillet ringledspakninger i over to årtier. Vi tilbyder et komplet udvalg af standard- og specialpakninger i en række forskellige materialer. Vores tekniske team står til rådighed for at hjælpe med materialevalg, installationstræning og fejlanalyse. Vi er forpligtet til at hjælpe vores kunder med at opnå det højeste niveau af pålidelighed og sikkerhed i deres operationer.
Kontakt Ningbo Kaxite Sealing Materials Co., Ltd. i dagfor at lære mere om vores ringledspakninger, og hvordan de kan reducere dit uplanlagte vedligeholdelses- og produktionstab.
