Gå gennem ethvert kemisk behandlingsanlæg, og du vil finde et komplekst netværk af rør, beholdere og varmevekslere, som alle er forbundet med flangeforbindelser. Disse forbindelser er de potentielle svage punkter, og de er afhængige af en ydmyg, men alligevel kritisk komponent: pakningen. I årtier var industristandarden ofte spiralviklede pakninger eller endda simple ikke-asbestpladematerialer. Der er dog et grundlæggende skift i gang.Bølgede metalpakninger(CMG'er) er hurtigt ved at blive standarden for kritiske tætningsapplikationer, og det er der god grund til. De tilbyder en unik kombination af modstandsdygtighed, temperaturbestandighed og tætningspålidelighed, der er uovertruffen af mange traditionelle alternativer. Hos Ningbo Kaxite Sealing Materials Co., Ltd., har vores fabrik været i spidsen for denne revolution, der fremstiller højtydende korrugerede metalpakninger, der løser de mest udfordrende tætningsproblemer i kemiske fabrikker, raffinaderier og petrokemiske anlæg verden over.
Den voksende præference for korrugerede metalpakninger er ikke kun en trend; det er et logisk svar på de stigende krav fra moderne kemisk behandling. Anlæggene arbejder ved højere tryk og temperaturer for at forbedre effektiviteten. De håndterer mere aggressive og giftige medier, hvor lækager ikke bare er dyre, men potentielt katastrofale. Miljø- og sikkerhedsbestemmelserne strammes og kræver emissioner, der praktisk talt er nul. I dette udfordrende landskab skiller den korrugerede metalpakning sig ud. Dens unikke korrugerede profil giver enestående tilbagefjedring og elasticitet, hvilket kompenserer for de uundgåelige termiske og trykudsving i en proces. Denne modstandsdygtighed sikrer en tæt forsegling på lang sigt, reducerer flygtige emissioner og eliminerer behovet for konstant efterspænding. I denne artikel vil vi udforske de tekniske principper, materialevidenskab og praktiske anvendelser, der gør korrugerede metalpakninger til det foretrukne valg for den kemiske industri, og vi vil give et detaljeret, teknisk kig på specifikationerne og bedste praksis for deres brug.
I den kemiske forarbejdningsverden er "steady state" en myte. Virkelighedsoperationer er karakteriseret ved termisk ekspansion og sammentrækning, trykstød og vibrationer. Disse cykliske spændinger er den primære fjende af en pålidelig flangetætning. Traditionelle flade pakninger, såsom ikke-asbestplader, kan tage et permanent "sæt" under indledende boltbelastning. Det betyder, at de mister deres modstandsdygtighed og elasticitet over tid. Når flangen oplever en termisk cyklus, kan udvidelsen komprimere pakningen yderligere, og når den afkøles, kan pakningen ikke springe tilbage for at opretholde tilstrækkeligt tætningstryk. Dette tab af boltbelastning fører til utætheder. En korrugeret metalpakning er fundamentalt anderledes. Dens kerne er en tynd, korrugeret metalprofil, der fungerer som en række fjedre. Når den er komprimeret, svigter den ikke plastisk på samme måde; det bevarer betydelig elastisk energi.

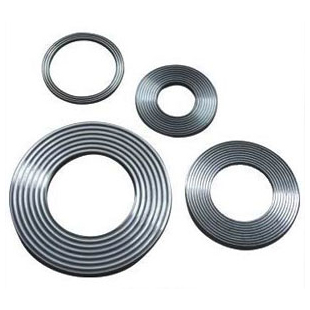

For at visualisere dette, forestil dig forskellen mellem et fladt ark pap og en bølgepapkasse. Det flade lag folder og folder let og mister sin styrke. Bølgekassen er dog stiv og kan springe tilbage. Det samme princip gælder for pakninger. Den korrugerede profil i vores korrugerede metalpakninger giver en høj grad af fleksibilitet og genvinding. En nylig undersøgelse foretaget af et førende europæisk tætningsinstitut målte "krybeafspændingen" af forskellige pakningstyper. Krybeafslapning er tabet af stress på bolten over tid. Efter 1.000 timer ved 300°C havde en standard pakning af komprimeret fiber mistet over 60 % af sin oprindelige spænding. En fleksibel grafitpakning tabte omkring 35%. Vores korrugerede metalpakninger mistede på den anden side mindre end 15 % af deres oprindelige spænding. Denne exceptionelle fastholdelse af boltbelastning betyder, at flangen forbliver forseglet i længere tid, selv når systemet gennemgår alvorlige termiske og trykcykliske cyklusser.
Denne modstandsdygtighed handler ikke kun om tætning; det handler også om sikkerhed og omkostninger. I mange processer kan det være svært at opdage en lille lækage, hvilket kræver dyrt gasdetektionsudstyr. Når der opdages en lækage, skal anlægget ofte lukkes ned for at efterspænde eller udskifte pakningen. For et kemisk anlæg kan en nedlukning koste titusindvis af dollars i timen i tabt produktion. Ved at opretholde en tætning på lang sigt reducerer korrugerede metalpakninger hyppigheden af disse dyre og forstyrrende indgreb. "Fjeder-tilbage"-karakteristikken for den korrugerede kerne sikrer, at pakningen kan optage den differentielle bevægelse mellem flanger, beskytter tætningen og forhindrer flygtige emissioner. Denne pålidelighed er kerneårsagen til, at vedligeholdelsesledere i stigende grad specificerer korrugerede metalpakninger til deres mest kritiske og udfordrende applikationer.
Et af de mest udfordrende tætningsscenarier i kemisk behandling er en lavtryksflange med stor diameter. Tænk på en lagertankmanway, en kanal med stor diameter eller et varmevekslerdæksel. Disse flanger er ofte svære at tætne, fordi de har et meget stort overfladeareal, men kun en begrænset mængde boltkraft kan påføres uden at forvrænge selve flangen. Ydermere er flangefladerne i disse applikationer ofte beskadigede, fordybninger eller fejljusterede på grund af tidligere pakningsændringer eller simpelthen på grund af strukturens størrelse. En traditionel flad pakning kræver et meget højt overfladetryk for at skabe en tætning, men på en stor flange er det næsten umuligt at opnå dette ensartede tryk.
Det er her det geniale ved Corrugated Metal Gasket-designet skinner. Dets korrugerede mønster skaber en række meget koncentrerede tætningslinjer. I stedet for at kræve et højt gennemsnitstryk over hele pakningsfladen, fokuserer den den tilgængelige boltbelastning på disse smalle kontaktzoner. Dette betyder, at en korrugeret metalpakning kan opnå en tæt tætning selv med relativt lave boltbelastninger. Evnen til at tilpasse sig overfladeuregelmæssigheder er en anden kritisk fordel. Den korrugerede kerne fungerer som en fleksibel membran, der kan komprimere og tilpasse sig overfladefejl, hvilket er essentielt ved tætning af store, nogle gange skæve, flanger. Standard flade pakninger kan simpelthen ikke bygge bro over disse huller og ufuldkommenheder uden omfattende reparation af flangefladen, en dyr og tidskrævende proces.
Denne ydelsesfordel udmønter sig direkte i omkostningsbesparelser i den virkelige verden. Tidligere, hvis en tank med stor diameter var utæt, var løsningen ofte at isolere tanken, dræne den og få en svejser til at reparere flangefladen eller at bruge en skræddersyet bearbejdningsproces. Dette krævede ofte ugers forberedelse og betydelige omkostninger. Med korrugerede metalpakninger løses mange af disse problemer på pakningsniveau. Vores fabrik,Ningbo Kaxite Sealing Materials Co., Ltd., producerer korrugerede metalpakninger i størrelser op til flere meter i diameter, til tryk helt ned til et par millibar og til vakuumforhold. Pakningens evne til at give en pålidelig tætning under så lave boltbelastninger, kombineret med dens tolerance for overfladefejl, gør den til den bedste løsning til disse problematiske, store applikationer. Denne egenskab gør det muligt for fabrikker at undgå kostbar nedetid og flangereparationer, hvilket holder driften kørende og reducerer vedligeholdelsesbudgetter.
Valg af den korrekte korrugerede metalpakning til en specifik kemisk behandlingsanvendelse kræver en klar forståelse af driftsbetingelserne og pakningens tekniske specifikationer. Et misforhold kan føre til for tidlig fejl, lækager og potentielle farer. Tabellen nedenfor giver en detaljeret specifikationsguide for vores standardsortiment af korrugerede metalpakninger, der fremhæver den tekniske begrundelse bag hver parameter. Til komplekse applikationer leverer vi dog en komplet specialdesignet service til at designe en pakning, der passer perfekt til din flange.
| Parameter | Standard Specifikation | Teknisk begrundelse og applikationspåvirkning |
| Kernemateriale | SS304, SS316, SS316L, Titanium | Bestemmer korrosionsbestandighed og temperaturkapacitet. SS316L er fælles for de fleste kemiske tjenester. Titanium til svær korrosion og modstandsdygtighed over for høje temperaturer. |
| Kernetykkelse (mm) | 0,20 - 0,40 | Tykkere kerner (0,30-0,40 mm) giver større modstandsdygtighed og foretrækkes til lavtryksflanger med stor diameter. Tyndere kerner (0,20 mm) er til højtrykssystemer, der kræver minimal afslapning. |
| Bølgestigning (mm) | 2,5 - 4,0 | Pitch er afstanden mellem bølgetoppene. En snævrere stigning (2,5 mm) skaber flere tætningslinjer, bedre til applikationer med lav boltbelastning. En bredere stigning (4,0 mm) er til højtryksanvendelser. |
| Korrugeringshøjde (mm) | 0,8 - 1,5 | Bestemmer kompressibiliteten og tilbagefjedringen. Højere højder giver mulighed for mere flangebevægelse og bedre overfladekonformitet. |
| Tætningselementmateriale | Fleksibel grafit, PTFE, glimmer | Fleksibel grafit er den mest almindelige, der giver fremragende temperatur- og kemikalieresistens. PTFE er til aggressive kemikalier ved lavere temperaturer. Mica er til ultrahøje temperaturer. |
| Tætningselementtæthed (g/cm³) | 1,0 - 1,2 (grafit) | Højere tæthed reducerer porøsitet og krybning, men kan være sværere at komprimere. En standarddensitet er en god balance. |
| Maksimal designtemperatur (°C) | Op til 650°C (med glimmer) | Dette er den kritiske grænse. Overskridelse kan forårsage, at kernen eller tætningselementet nedbrydes, hvilket fører til tætningsfejl. |
| Maksimalt designtryk (bar) | Op til 250 bar | Bestemmer den mindste boltbelastning og den nødvendige pakningsstyrke. Højere tryk kræver en tykkere eller stærkere kerne. |
| Anbefalet pakningsspænding (N/mm²) | 50 - 150 | Dette er den trykspænding, der er nødvendig for at opnå en tætning. For lavt, og flangen vil lække; for højt, og det kan beskadige pakningen eller flangen. |
| Lækagehastighed (ASTM F37) | < 0,001 ml/min | Dette er tætningsydelsesmetrikken, der angiver pakningens evne til at forhindre flygtige emissioner. |
Når du vælger en korrugeret metalpakning, handler det ikke kun om de individuelle materialespecifikationer; det handler om at forstå samspillet mellem pakningen og flangen. Boltbelastningen skal være tilstrækkelig til at komprimere pakningen og generere den nødvendige tætningsspænding, men ikke så høj, at den knuser kernen. Flangeoverfladen og paralleliteten spiller også en afgørende rolle. Vi anbefaler en flangeoverfladefinish på Ra 3,2 til 6,3 µm for optimal tætning. Hos Kaxite bruger vores tekniske team avanceret Finite Element Analysis (FEA) til at simulere pakningens adfærd under specifikke boltbelastninger og -tryk. Dette giver os mulighed for at anbefale det optimale pakningsdesign og en kontrolleret momentprocedure, hvilket sikrer en pålidelig og lækagefri forbindelse, der opfylder de strengeste emissionsstandarder.
Den kemiske industri er utrolig mangfoldig og håndterer alt fra godartede kulbrinter til aggressive syrer, ætsende stoffer og opløsningsmidler. Der findes ikke en enkelt "universal" pakning, der kan modstå alle kemiske miljøer. Den sande styrke ved den korrugerede metalpakning ligger i dens tilpasningsmuligheder. Ved omhyggeligt at vælge kernemetallet og beklædningsmaterialet (eller tætningselementet), kan pakningen konstrueres præcist til de specifikke medier og driftsforhold. Denne fleksibilitet er grunden til, at de i stigende grad specificeres over standard spiralviklede pakninger, som har et mere begrænset udvalg af konstruktionsmuligheder. Hos Ningbo Kaxite Sealing Materials Co., Ltd. producerer vi korrugerede metalpakninger med en bred vifte af materialekombinationer for at imødekomme de krævende krav fra den kemiske, petrokemiske og farmaceutiske industri.
Kernemetallet giver den strukturelle styrke og elasticitet. Til generel kemisk service er SS316L et alsidigt valg, der giver god modstandsdygtighed over for en lang række medier og driftstemperaturer. Til mere korrosive miljøer, såsom dem, der involverer chlorider eller syrer, anbefales højere legeringer som Hastelloy C276 eller Inconel 625. Til ekstremt høje temperaturer, såsom dem i raffinaderiovne, anvendes titanium eller nikkel-baserede legeringer. Vores fabrik opretholder en omfattende beholdning af disse specialmetaller, hvilket giver mulighed for hurtig fremstilling. Valget af tætningselement er lige så kritisk. Det mest almindelige valg er fleksibel grafit, som giver fremragende varmebestandighed (op til 650°C) og kemisk kompatibilitet med de fleste kulbrinter og damp. Grafit er dog ikke velegnet til stærkt oxiderende syrer, da det kan oxidere og miste sine tætningsegenskaber. I disse tilfælde bruger vi et beklædningsmateriale af PTFE eller dets modificerede former, som er kemisk inerte.
Vi tilbyder også innovative designs, såsom en "Dual Sealing Layer" konstruktion. Dette involverer brug af to forskellige forseglingselementer - for eksempel et indvendigt grafitlag til primær forsegling og en PTFE ydre ring til beskyttelse mod medier, der ville angribe grafit. Et andet avanceret design er inklusion af en indre og ydre støttering. En indvendig ring forhindrer pakningen i at kollapse indad under tryk (især vigtigt ved høje tryk), mens en ydre ring giver korrosionsbeskyttelse og hjælper med centrering. Dette niveau af tilpasning er grunden til, at korrugerede metalpakninger er ved at blive standarden for sikkerhedskritiske og værdifulde applikationer. Et eksempel: en stor farmaceutisk producent kæmpede med forureningsproblemer i et vandkredsløb med høj renhed på grund af ekstraherbare materialer fra standardpakninger. Vores fabrik designede en korrugeret metalpakning med en solid PTFE-overflade og en SS316L-kerne, der eliminerede alle ekstraherbare materialer, hvilket giver en ren, ren forsegling. Denne form for skræddersyet løsning er kun mulig med den fleksible designplatform for en korrugeret metalpakning.
Spørgsmål 1: Hvordan adskiller en korrugeret metalpakning sig fra en spiralviklet pakning med hensyn til ydeevne?
Svar: Den primære forskel ligger i kernedesignet. En spiralviklet pakning bruger en spiralviklet V-formet metalstrimmel med et fyldstof. De er fremragende til mange anvendelser, men kan være tilbøjelige til at "blæse ud", hvis fyldstoffet er beskadiget. En korrugeret metalpakning bruger en solid, kontinuerlig korrugeret metalkerne, som giver en mere robust, stiv struktur. Dette design giver overlegen modstandsdygtighed over for udblæsning og er mere modstandsdygtig over for svære termiske cykler. Mens spiralviklede pakninger er et godt valg til generelle formål, foretrækkes korrugerede metalpakninger typisk til lavtryksflanger med stor diameter og til applikationer, hvor flangefladebeskadigelse eller fejljustering er et problem.
Spørgsmål 2: Kan en korrugeret metalpakning bruges på en flange med en meget ru overfladefinish?
Svar: Ja, dette er en af deres primære fordele. Den korrugerede profil fungerer som en række fleksible fjedre, der kan komprimere og tilpasse sig overfladeujævnheder. Det bløde tætningselement (grafit eller PTFE) udfylder de mikroskopiske huller og skaber en tætning. Dette gør dem ideelle til reparation af gamle, korroderede flanger uden omkostninger til genopbygning. Vi anbefaler dog altid en rimelig glat og flad flangeflade for at opnå en optimal tætning. For ekstremt ru flanger kan et tykkere tætningselement eller en beklædning med højere tæthed være påkrævet. Vores tekniske team kan rådgive om den bedste løsning til din specifikke tilstand.
Spørgsmål 3: Hvilket moment skal jeg bruge, når jeg bolter en korrugeret metalpakning?
Svar: Der er ingen enkelt momentværdi. Det afhænger af pakningsstørrelsen, boltstørrelsen, flangeklassificeringen og pakningsmaterialet. Målet er at opnå den anbefalede pakningsspænding (typisk 50-150 N/mm² for korrugerede metalpakninger) uden at knuse kernen. Vi leverer en detaljeret drejningsmomentprocedure med hver pakning, vi leverer, som er beregnet ud fra dit specifikke flangedesign. Denne procedure vil specificere drejningsmomentet i ft-lbs eller Nm, tilspændingssekvensen og antallet af gennemløb. Det er vigtigt at følge denne procedure for at opnå en lækagefri tætning og forhindre beskadigelse. Overskrid aldrig det anbefalede drejningsmoment.
Spørgsmål 4: Er korrugerede metalpakninger egnede til vakuumservice?
Svar: Ja, absolut. Korrugerede metalpakninger er fremragende til vakuumapplikationer, herunder højvakuum. Deres stive kerne forhindrer dem i at blive trukket ind i flangespalten, i modsætning til nogle blødere pladepakninger. Det korrugerede design giver også en positiv tætning selv under undertryk. Vi anbefaler et design med en indvendig støttering for at forhindre indadgående kollaps og et tætningselement med høj tæthed for at minimere udgasning. Vores fabrik hos Ningbo Kaxite Sealing Materials Co., Ltd. har leveret korrugerede metalpakninger til adskillige vakuumapplikationer, herunder i den farmaceutiske og halvlederindustri.
Spørgsmål 5: Hvordan opbevarer jeg korrugerede metalpakninger for at sikre deres integritet før installation?
Svar: Korrugerede metalpakninger skal opbevares i et rent, tørt og køligt miljø. De skal beskyttes mod fugt, snavs og ekstreme temperaturer. Den originale emballage (ofte en forseglet plastikpose med en affugter) bør opbevares intakt indtil installation for at forhindre rust eller forurening. De bør opbevares fladt for at forhindre forvrængning, og de bør ikke stables med andre tunge genstande oven på dem. Vores fabrik leverer detaljerede opbevaringsinstruktioner med hver forsendelse for at sikre, at pakningerne ankommer på stedet i perfekt stand.
Fra at modstå de mest brutale termiske og trykcyklusser til at forsegle problematiske flanger med stor diameter og tilbyde uovertruffen materialefleksibilitet, har den korrugerede metalpakning vist sig at være den overlegne tætningsløsning til den moderne kemiske procesindustri. Dens unikke konstruktion giver et niveau af pålidelighed, sikkerhed og omkostningseffektivitet, som traditionelle pakningsalternativer simpelthen ikke kan matche. For vedligeholdelsesingeniører og anlægsledere repræsenterer det en proaktiv investering i lækagefri, langsigtet drift.
Er du klar til at opgradere dit anlægs tætningsevne?Kontakt Ningbo Kaxite Sealing Materials Co., Ltd. i dagfor at diskutere din specifikke ansøgning. Vores team af erfarne ingeniører vil arbejde sammen med dig for at vælge det optimale design og materialekombination til dine mest kritiske flangeforbindelser. Vi tilbyder gratis tekniske konsultationer, anbefalinger om pakningsdesign og træning på stedet til dine vedligeholdelsespersonale.Anmod om din gratis tekniske konsultation nu fra Ningbo Kaxite Sealing Materials Co., Ltd. og sikre dit anlægs integritet med pålidelig forsegling af korrugerede metalpakninger.
