I industrielle applikationer med høj temperatur – såsom petrokemiske raffinaderier, kraftværker og varmevekslere – svigter standardpakninger ofte på grund af termisk nedbrydning, krybeafslapning eller tab af modstandskraft. Metaltandede pakninger er dog specielt konstrueret til at udmærke sig i disse krævende miljøer. Men hvad gør dem så velegnede til høje temperaturer? Svaret ligger i deres unikke design og materialevalg. En savtakket metalpakning består af en metalkerne (typisk rustfrit stål eller en høj-nikkel-legering) med koncentriske savtakker (riller) på begge sider og ofte et blødt belægningsmateriale såsom grafit eller PTFE påført over savtakket. Metalkernen giver mekanisk styrke og termisk stabilitet, mens takkerne koncentrerer forseglingskraften i et smalt bånd, hvilket skaber høje enhedsbelastninger, der tilgodeser flangebevægelser og termisk cykling. Hos Ningbo Kaxite Sealing Materials Co., Ltd. har vores fabrik fremstillet takkede pakninger i over 20 år, og vi har valideret deres ydeevne i temperaturer fra -200°C til 850°C, afhængigt af de anvendte materialer.
Egnetheden af metalsavtakkede pakninger til høje temperaturer er drevet af fire nøglefaktorer: brugen af højtemperaturbestandige metallegeringer (såsom 316L rustfrit stål, Inconel 625 eller Hastelloy C276), påføringen af et termisk stabilt beklædningsmateriale (udvidet grafitten og genindvindingen af grafitten eller sermanika) termisk ekspansionsmisforhold mellem pakningen og flangematerialerne. I modsætning til bløde pakninger (f.eks. gummi eller PTFE), der blødgør, kryber eller oxiderer ved forhøjede temperaturer, bevarer metalkernen i en takket pakning sin form og tætningskraft. Tandskæringerne danner, når de er komprimeret, en række tætte tætningslinjer, der effektivt blokerer lækageveje, selv under alvorlige termiske cyklusser. I denne omfattende artikel vil vi dissekere materialevidenskab, designgeometri og ydeevnekarakteristika, der gør metaltakkede pakningerdet foretrukne valg til højtemperaturforsegling. Vi vil også levere detaljerede tekniske specifikationer, applikationsretningslinjer og ydelsesdata fra den virkelige verden fra vores fabriks omfattende erfaring.
Grundlaget for enhver savtakket højtemperaturpakning er dens metalkerne. I modsætning til organiske eller elastomere materialer, som nedbrydes eller oxideres ved relativt lave temperaturer (typisk under 200-250°C), bevarer højtydende metallegeringer deres mekaniske egenskaber og korrosionsbestandighed ved temperaturer op til 850°C eller endnu højere. PåNingbo Kaxite Sealing Materials Co., Ltd., tilbyder vi en række metalkernematerialer, der hver især er udvalgt for deres specifikke temperatur- og korrosionsbestandighedskarakteristika. Til de fleste højtemperaturapplikationer anbefaler vi austenitiske rustfrie stål (f.eks. 304, 316L) til temperaturer op til 600°C og nikkelbaserede legeringer (Inconel 625, Incoloy 825) til temperaturer op til 850°C eller i stærkt korrosive miljøer. Metalkernen giver den strukturelle integritet, der er nødvendig for at opretholde pakningsspænding under flangeboltbelastning, selv når flangen og pakningen gennemgår termisk ekspansion.
Nøgleegenskaber ved metalkernematerialer brugt i vores takkede pakninger:
Valget af metalkernemateriale er afgørende for at opnå den ønskede levetid. For eksempel, i en raffinaderiapplikation med driftstemperaturer på 500°C og et ætsende procesmedium indeholdende svovlforbindelser, vil vi specificere Inconel 625 kerne, som tilbyder enestående modstandsdygtighed over for både oxidation og sulfidering. I en kraftværksdampledning, der arbejder ved 540°C, er en 316L rustfri stålkerne med en grafitbeklædning ofte tilstrækkelig. Vores fabrik udfører en streng materialeanalyse for hver applikation under hensyntagen til driftstemperatur, tryk og medium korrosivitet for at anbefale den optimale metalkerne. Vi udfører også metallurgiske test, herunder hårdheds-, træk- og kornstørrelsesanalyse, på hvert parti metalkernemateriale for at sikre overensstemmelse med ASTM-specifikationerne.
For at illustrere den praktiske forskel kan du overveje et casestudie fra et petrokemisk anlæg, der brugte en kernepakning af kulstofstål i en 550°C-service. Pakningen svigtede efter 6 måneder på grund af oxidation og tab af tykkelse. Efter at have skiftet til vores 316L savtakkede pakning i rustfrit stål med en grafitbeklædning, forlængede pakningens levetid til over 4 år, uden noget målbart tab af forsegling. Denne holdbarhed udmønter sig direkte i reducerede vedligeholdelsesstop, forbedret anlægssikkerhed og lavere samlede driftsomkostninger. Vores fabrik hos Kaxite vedligeholder en omfattende database med materialeydelsesdata, hvilket giver os mulighed for at vælge den optimale metalkerne til hver højtemperaturapplikation.

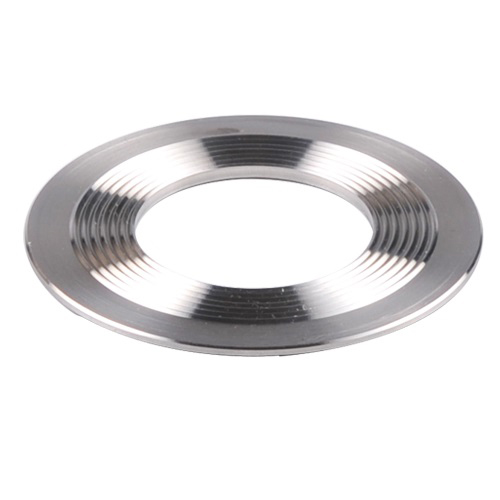

Det takkede (eller rillede) design af metaltakkede pakninger er ikke blot et strukturelt træk - det er en nøglefaktor for tætningsydelse ved høje temperaturer. De koncentriske savtakker på pakningsfladerne tjener flere funktioner: de koncentrerer boltbelastningen i smalle perifere bånd, hvilket skaber høje enhedstætningsspændinger (op til 500-700 MPa), der indlejres i flangeoverfladen og giver en effektiv tætning. De giver også mulighed for radial udvidelse og sammentrækning af pakningen under termisk cykling uden at forårsage overdreven stressafslapning. Endvidere fungerer takkerne som flere uafhængige forseglingsbarrierer, så hvis en takket er kompromitteret, bevarer de tilstødende takker stadig forseglingen. Denne redundans er særlig værdifuld i højtemperaturapplikationer, hvor termisk cykling kan forårsage flangebevægelser og pakningsbevægelser.
Nøgleydelsesforbedrende egenskaber ved det takkede design i vores takkede pakninger:
Vores fabrik udfører omfattende tests for at optimere savtakket geometri til forskellige applikationer. Vi har testet savtakningsdybder fra 0,15 mm til 0,3 mm og stigninger (afstand mellem savtakninger) fra 1,0 mm til 2,0 mm for at bestemme den optimale kombination for specifikke temperatur- og trykområder. Vores standard savtakket pakning har en savtakket dybde på 0,25 mm og en stigning på 1,5 mm, som vi har fundet ud af at tilbyde den bedste balance mellem tætningsydelse og modstand mod klemskader. Vi tilbyder også en "fin savning"-mulighed med en stigning på 1,0 mm til applikationer, der kræver ekstremt lave lækager, såsom vakuumservice eller håndtering af giftig gas.
Et eksempel fra den virkelige verden fra en raffinaderi, der opererer ved 480°C og med daglige termiske cyklusser, viser værdien af det takkede design. De originale flade grafitpakninger svigtede inden for 3 måneder på grund af alvorlig afslapning og udblæsning. Efter installation af vores takkede pakninger med 316L kerne og grafitbeklædning blev levetiden forlænget til 3 år. Anlæggets ingeniør bemærkede, at de takkede pakninger bibeholdt deres tætning, selv efter at flangerne var blevet cyklet fra omgivelsestemperatur til 480°C over 100 gange, hvilket bekræfter designets evne til at optage termiske bevægelser. Hos Ningbo Kaxite Sealing Materials Co., Ltd. fortsætter vi med at forfine vores takkede geometri og overfladematerialer for at imødekomme de skiftende krav til højtemperaturforseglingsapplikationer.
Ningbo Kaxite Sealing Materials Co., Ltd. fremstiller et omfattende udvalg af takkede pakninger til højtemperatur-, højtryks- og korrosive applikationer. Vores produktlinje omfatter standard- og brugerdefinerede størrelser med forskellige metalkernematerialer og beklædningsmaterialer. Tabellen nedenfor opsummerer de vigtigste tekniske specifikationer for vores mest populære takkede pakningsmodeller, som bruges flittigt i petrokemiske, kraft- og raffineringsindustrier verden over. Vores fabrik kan producere pakninger med diametre fra 10 mm til 5000 mm og tykkelser fra 2 mm til 6 mm for at opfylde specifikke projektkrav.
| Model | Kernemateriale | Beklædningsmateriale | Temperaturområde (°C) | Max tryk (bar) | Tændingsdybde (mm) | Tykkelse (mm) | Lækagehastighed (ml/min) |
| KS-304-G | 304 rustfrit stål | Udvidet grafit | -200 til 550 | 350 | 0.25 | 2,0, 3,0 | < 0,05 |
| KS-316L-G | 316L rustfrit stål | Udvidet grafit | -200 til 600 | 400 | 0.25 | 2,0, 3,0 | < 0,03 |
| KS-316L-PTFE | 316L rustfrit stål | PTFE (til ætsende medier) | -200 til 260 | 300 | 0.20 | 2,0, 3,0 | < 0,02 |
| KS-IN625-G | Inconel 625 | Udvidet grafit | -200 til 850 | 500 | 0.25 | 2,5, 3,5 | < 0,02 |
| KS-HC276-G | Hastelloy C276 | Udvidet grafit | -200 til 850 | 500 | 0.25 | 2,5, 3,5 | < 0,02 |
| KS-316L-M | 316L rustfrit stål | Glimmer (højtemperaturisolering) | -200 til 650 | 400 | 0.20 | 2,5, 3,5 | < 0,04 |
Ud over standardtilbuddene tilbyder vores fabrik en række tilpassede muligheder for at løse specifikke udfordringer ved høje temperaturer. Vi tilbyder takkede pakninger med en "fleksibel" kerne (f.eks. en korrugeret metalkerne) til applikationer, der kræver højere kompressibilitet, eller med en "knastprofil"-savning til ujævne flangeoverflader. Vi kan også påføre en anti-stick-belægning (såsom PTFE eller nikkel) på beklædningen for at forhindre pakningens vedhæftning til flangerne, hvilket er særligt værdifuldt for bolteforbindelser, der kræver periodisk demontering.
Kvalitetskontrol er altafgørende i vores fremstillingsproces. Hver takket pakning inspiceres for konsistens i savtakket dybde ved hjælp af optisk måling, for fladhed ved hjælp af en granitoverfladeplade og for visuelle defekter under højintensitetsbelysning. Vi udfører også en heliumlækagetest på tilfældige prøver fra hver batch, hvilket opnår lækagehastigheder under 10^-6 mbar·l/s til kritiske applikationer. Vores fabrik hos Ningbo Kaxite Sealing Materials Co., Ltd. leverer en omfattende testrapport med hver ordre, inklusive materialecertificeringer, dimensionelle inspektionsresultater og lækhastighedsdata. Denne gennemsigtighed og forpligtelse til kvalitet sikrer, at vores takkede pakninger leverer den ydeevne og pålidelighed, der kræves i højtemperaturmiljøer.
Selv den bedst designede takkede pakning kan svigte for tidligt, hvis den ikke installeres og vedligeholdes korrekt. Anvendelser til høje temperaturer stiller unikke udfordringer på pakningsinstallation: der skal tages højde for termisk ekspansion, boltens drejningsmoment skal kontrolleres præcist for at undgå over- eller underkompression, og pakningen og flangerne skal være fri for forurenende stoffer, der kan forårsage oxidation eller kemisk angreb ved forhøjede temperaturer. Hos Ningbo Kaxite Sealing Materials Co., Ltd. har vi udviklet en omfattende installations- og vedligeholdelsesvejledning baseret på årtiers felterfaring. At følge disse retningslinjer kan forlænge levetiden for takkede pakninger med 50-100 procent, hvilket reducerer omkostningerne til vedligeholdelse af anlægget og uplanlagte nedlukninger betydeligt.
Nøgleinstallation og vedligeholdelsespraksis for takkede pakninger i højtemperaturservices:
Et casestudie fra et kraftværk i Europa illustrerer virkningen af korrekt installation. Anlægget havde oplevet hyppige fejl i takkede pakninger på en overophedet dampledning (550°C, 120 bar). En analyse viste, at fejlene skyldtes uensartet boltemoment og forkert forberedelse af flangeoverfladen. Efter implementering af vores installationsretningslinjer – inklusive overfladerensning, kalibrerede momentværktøjer og en efteropvarmningsprocedure for genopvarmning – steg pakningens levetid fra et gennemsnit på 8 måneder til over 4 år. Fabrikschefen rapporterede, at omkostningerne ved installationsprogrammet var mindre end omkostningerne ved en uplanlagt nedlukning, hvilket fremhævede afkastet af investeringen i korrekt installationspraksis.
Vores fabrik tilbyder træning på stedet og installationsovervågning til kritiske projekter. Vi leverer også en re-drejningsmoment-beregner, der tager højde for de specifikke termiske ekspansionskoefficienter for flange- og pakningsmaterialerne for at bestemme det optimale re-drejningsmomentinterval. Derudover anbefaler vi at opbevare takkede pakninger i et rent, tørt miljø, væk fra ætsende atmosfærer og bruge dem inden for deres holdbarhed (typisk 2 år for grafitbeklædte pakninger). Ved at følge denne bedste praksis kan anlægsoperatører maksimere ydeevnen og levetiden af deres takkede pakninger i højtemperaturservices.
Spørgsmål 1: Kan metaltandede pakninger genbruges efter at have været udsat for høje temperaturer?
Svar: Generelt anbefaler vi ikke at genbruge takkede pakninger, efter at de har været i drift, især ved høje temperaturer. Beklædningsmaterialet (grafit eller glimmer) gennemgår plastisk deformation under indledende kompression, som ikke kan genvindes fuldstændigt. Genbrug af pakningen kan føre til utilstrækkelig tætningsspænding og øget lækagerisiko. I nogle lavtryks- og lavtemperaturapplikationer kan en visuel inspektion dog tillade genbrug, hvis beklædningsmaterialet ikke viser nogen skade. Til højtemperaturservices anbefaler vi altid at bruge en ny takket pakning for at sikre pålidelig tætning. Vores fabrik leverer istandsættelse af metalkernepakninger, hvor beklædningsmaterialet kan udskiftes, men kernen skal efterses for vridning eller korrosion.
Spørgsmål 2: Hvad er den maksimale driftstemperatur for en savtakket metalpakning med grafitbeklædning?
Svar: Den maksimale kontinuerlige driftstemperatur for en takket pakning med ekspanderet grafitbelægning afhænger af miljøet. I en oxiderende atmosfære (luft) er den maksimale temperatur typisk 550°C, da grafit vil begynde at oxidere ved højere temperaturer. I en inert eller reducerende atmosfære kan grafit bruges op til 850°C. Til temperaturer over 550°C under oxiderende forhold anbefaler vi at bruge en glimmerbeklædning eller en metal-til-metal tætning (uden beklædning) til vores takkede pakninger. Vores fabrik leverer detaljerede temperaturdiagrammer for hvert beklædningsmateriale for at hjælpe dig med at vælge den passende mulighed for dit specifikke miljø.
Spørgsmål 3: Hvordan kan metaltandede pakninger sammenlignes med spiralviklede pakninger til højtemperaturapplikationer?
Svar: Både takkede pakninger og spiralviklede pakninger er fremragende til højtemperaturapplikationer, men de har forskellige egenskaber. Takkede pakninger giver en tættere tætning ved højere temperaturer og er mindre tilbøjelige til at løsne sig under termisk cykling. De har også en højere modstand mod udblæsning og er nemmere at installere på ujævne flanger. Spiralviklede pakninger er på den anden side mere fleksible og kan rumme større flangeforskydning. Vores fabrik hos Ningbo Kaxite Sealing Materials Co., Ltd. anbefaler takkede pakninger til kritiske højtemperatur- og højtrykstjenester, hvor pålidelighed er altafgørende, og spiralviklede pakninger til mindre krævende applikationer, hvor flangeskader er et problem.
Spørgsmål 4: Kan metaltandede pakninger bruges i vakuumtjenester ved høje temperaturer?
Svar: Ja, takkede pakninger er velegnede til vakuumservice ved høje temperaturer, forudsat at beklædningsmaterialet er stabilt under vakuumforhold (f.eks. grafit eller glimmer). Metalkernen giver den nødvendige strukturelle integritet til at modstå det ydre atmosfæriske tryk, mens takkerne sikrer en lækagetæt forsegling selv ved lave indre tryk. Til vakuumapplikationer anbefaler vi en fin tanddeling (1,0 mm) og en grafitbeklædning af høj kvalitet med lav udgasningsegenskaber. Vores fabrik har leveret takkede pakninger til højtemperaturvakuumovne, der arbejder ved 800°C og 10^-5 mbar, med fremragende resultater.
Spørgsmål 5: Hvilke certificeringer har Ningbo Kaxite Sealing Materials Co., Ltd. for sine metaltandede pakninger?
Svar: Vores takkede pakninger er fremstillet under ISO 9001:2015 (Quality Management) og ISO 14001:2015 (Environmental Management). Vi har også TA-Luft (VDI 2440) certificeringen for lavemissionspakninger, og vi overholder kravene i ASME B16.20 og API 607 for brandsikkerhed. Vores pakninger er testet af uafhængige tredjepartslaboratorier for overensstemmelse med ASTM-standarder, herunder ASTM F112 for lækage og ASTM F36 for kompressibilitet. Vi leverer et komplet sæt af testcertifikater og materialesporbarhed med hver forsendelse, hvilket sikrer fuld overensstemmelse med de strengeste internationale standarder.
Egnetheden af metaltakkede pakninger til højtemperaturmiljøer understøttes af deres robuste materialevalg, geniale takkede geometri og dokumenterede ydeevne under termisk cykling. Metalkernen giver den nødvendige styrke og termiske stabilitet, beklædningsmaterialerne (grafit eller glimmer) giver tilpasningsevne og kemisk modstandsdygtighed, og takkerne skaber flere tætningslinjer med høj belastning, der bevarer integriteten på trods af flangebevægelse og boltafspænding. Hos Ningbo Kaxite Sealing Materials Co., Ltd. har vores fabrik forfinet fremstillingen af takkede pakninger i løbet af to årtier og tilbyder en bred vifte af materialer og konfigurationer for at imødekomme kravene til de mest alvorlige højtemperaturapplikationer. Vores forpligtelse til kvalitet, innovation og kundesupport sikrer, at vores pakninger giver pålidelig, langvarig forsegling i raffinaderier, kraftværker og kemiske behandlingsfaciliteter over hele verden.
